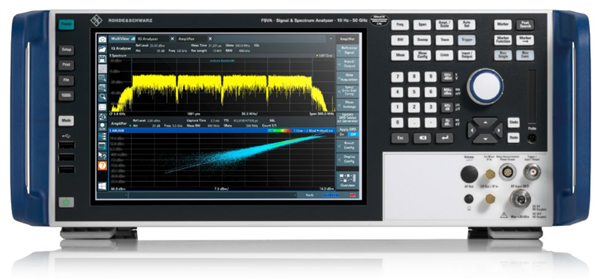

R&S®FSVA3004

產品編號:R&S®FSVA3004

品牌:Rohde & Schwarz (羅德史瓦茲)

►支援頻率範圍從 10 Hz 至 4 GHz / 7.5 GHz / 13.6 GHz / 30 GHz / 44 GHz / 50 GHz / 54 GHz
►透過 R&S外部諧波混頻器，可將頻率範圍擴展至 325 GHz
►搭配 R&S的外部前端 (external frontend)，將頻率範圍擴展至 50 GHz，即可進行高性能的訊號分析
►分析頻寬支援達 1 GHz
►SSB 相位雜訊在 10 kHz offset (1 GHz) 時小於 –127 dBc (1 Hz)
►1 GHz 時的三階截斷點(TOI) 為 +20 dBm（典型值）
►DANL 在 1 GHz 為 –153 dBm
►DANL 在 1 GHz 時搭配前置放大器可達 –167 dBm (選配)
►支援雲端遠端 (cloud-based) 測試
►10 Gbit/s LAN 測試介面 (選配)
►配備多點觸控顯示螢幕、SCPI 記錄器、和量測事件的使用者介面
►適用於類比和數位訊號分析的量測應用，包含 5G NR

與我們聯絡

  • 產品說明

快速的量測速度為產線量測的理想選擇

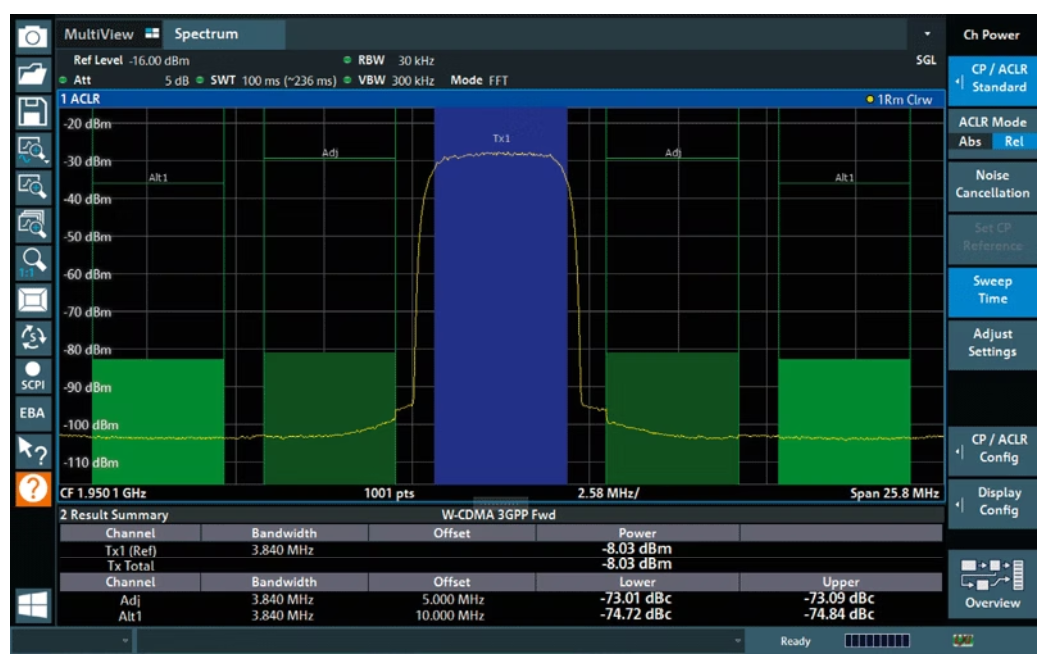

元件、模組和設備的自動化生產，需要光譜 (spectral) 量測和訊號解調，R&S FSVA3000 訊號和頻譜分析儀可在最短時間內執行複雜的量測週期，它可以在最短時間內執行頻譜量測、訊號解調和不同測量模式之間的切換，其合成器 (synthesizer) 技術可實現快速頻率切換，以 FFT 為基礎的 ACLR 和 SEM 測試比掃頻測試更快，同時提供相同的動態範圍。



5G 與其他無線標準量測的最佳選擇

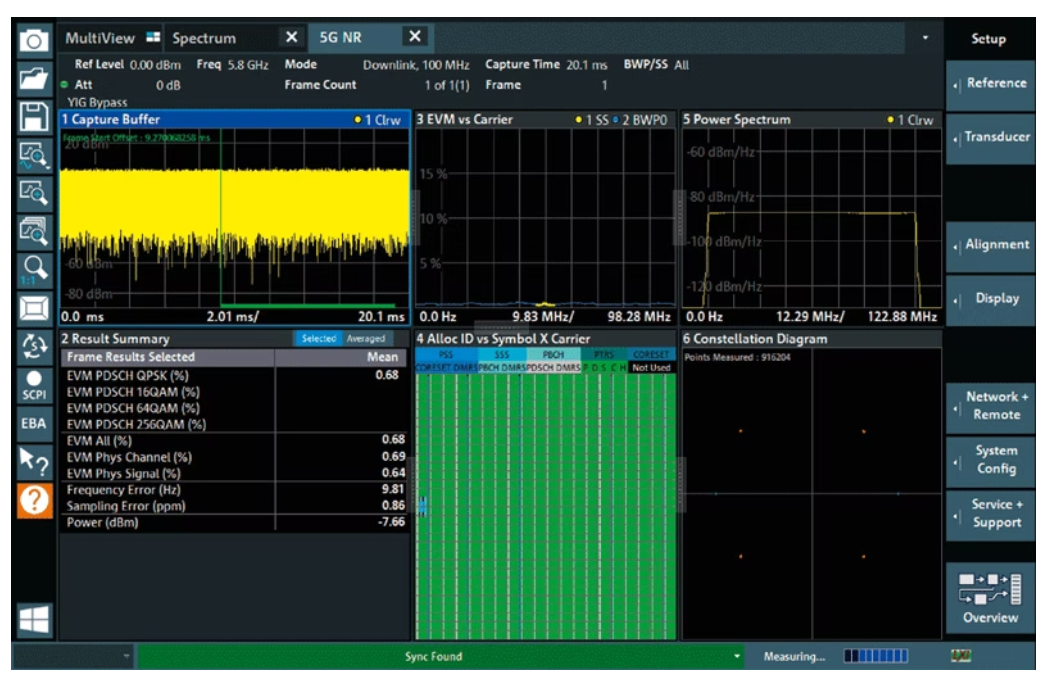

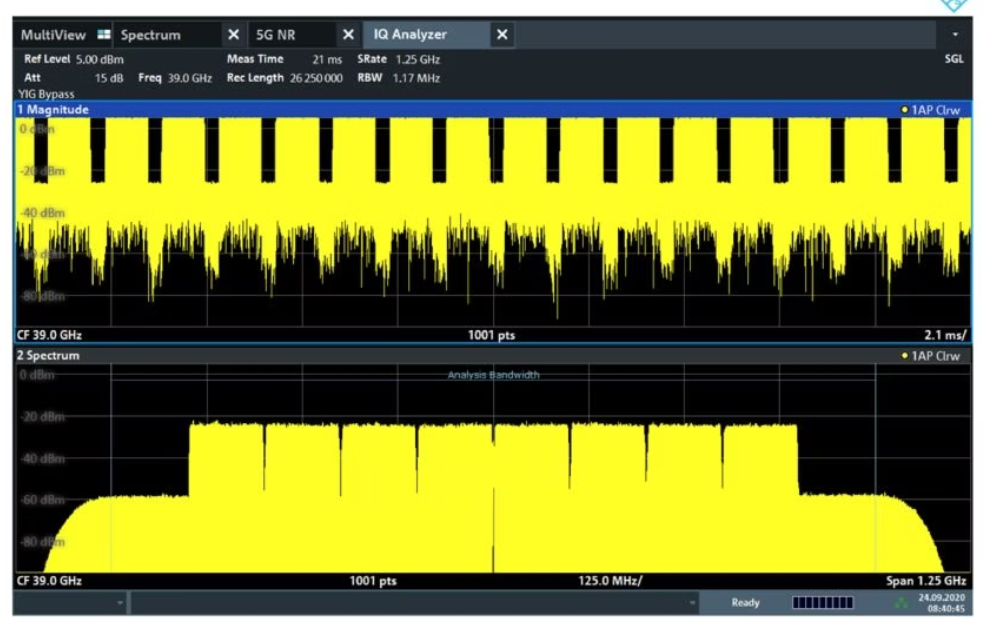

現今的無線通訊對於頻寬的需求越來越大，在 1 GHz 的分析頻寬下，R&S FSVA3000 在同類產品中樹立了新標準，它支援同時捕捉 10 個連續的 5G NR 組成載波 (component carriers)，R&S
FSVA3000 為所有現代無線和行動通訊標準提供訊號分析的測試選配，包括：

  • 3GPP 5G NR

  • EUTRA/LTE/LTE-Advanced

  • NB-IoT downlink

  • WCDMA

  • GSM/EDGE/EDGE Evolution

  • WLAN IEEE 802.11a/b/g/n/p/ac/ax/be

  • Bluetooth® Basic Rate/Enhanced Data Rate/Low Energy

​

絕佳的 RF 性能

R&S FSVA3000 保留了高階儀器的射頻 (RF) 性能，SSB 相位雜訊在 10 kHz 偏移時可達 < –127 dBc (1 Hz) 的優異表現，實現了非常接近載波的窄頻量測；選配 R&S FSV3-K40 相位雜訊量測應用程序，讓該儀器的低固有相位噪聲，在無線和 A&D 產業最常用的振盪器的相位雜訊量測，騰出了足夠的測試能量。

型號 Frequency range Phase noise Max. analysis bandwidth
R&S®FSVA3004 10 Hz - 4 GHz (2 Hz - 4 GHz with R&S®FSV3-B710 option) < –127 dBc (1 Hz)
(f = 1 GHz, 10 kHz offset, option B710)		 1 GHz
R&S®FSVA3007 10 Hz - 7.5 GHz (2 Hz - 7.5 GHz with R&S®FSV3-B710 option) < –127 dBc (1 Hz)
(f = 1 GHz, 10 kHz offset, option B710)		 1 GHz
R&S®FSVA3013 10 Hz - 13.6 GHz (2 Hz - 13.6 GHz with R&S®FSV3-B710 option) < –127 dBc (1 Hz)
(f = 1 GHz, 10 kHz offset, option B710)		 1 GHz
R&S®FSVA3030 10 Hz - 30 GHz (2 Hz - 30 GHz with R&S®FSV3-B710 option) < –127 dBc (1 Hz)
(f = 1 GHz, 10 kHz offset, option B710)		 1 GHz
R&S®FSVA3044 10 Hz - 44 GHz (2 Hz - 44 GHz with R&S®FSV3-B710 option) < –127 dBc (1 Hz)
(f = 1 GHz, 10 kHz offset, option B710)		 1 GHz
R&S®FSVA3050 10 Hz - 50 GHz (2 Hz - 54 GHz with R&S®FSV3-B710 and R&S®FSV3-B54G options) < –127 dBc (1 Hz)
(f = 1 GHz, 10 kHz offset, option B710)		 1 GHz
