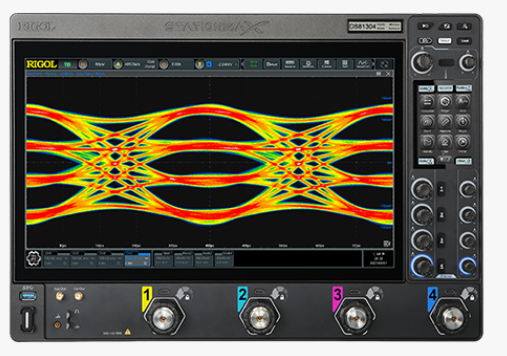

DS81004

產品編號:DS81004

品牌:RIGOL(普源精電)

►搭載RIGOL全新自主研發晶片
►4個類比通道,1個EXT通道
►8GHz頻寬
►全通道最高即時取樣率:40GSa/s
►最高記憶深度:4Gpts選配)
►最高波形更新率:250,000wfms/s
►垂直解析度:8 bits~16 bits 可調
►多功能平台,包括:示波器、數位電壓錶、8位頻率計和累加器、協定分析儀(選配)
►多樣化觸發及解碼功能：Edge，Nth Edge，Runt，Pulse width，Slope，Video，Pattern，區域觸發（自訂），Window，Setup/holdtime，RS232/UART，I2C，SPI，CAN，FlexRay，LIN，I2S，MIL-STD-1553，ARINC429
►10/100/1000Base-T、USB2.0等多種完整性測試分析功能
►多達41種波形参数自動量測參數，同時顯示14種自動量測

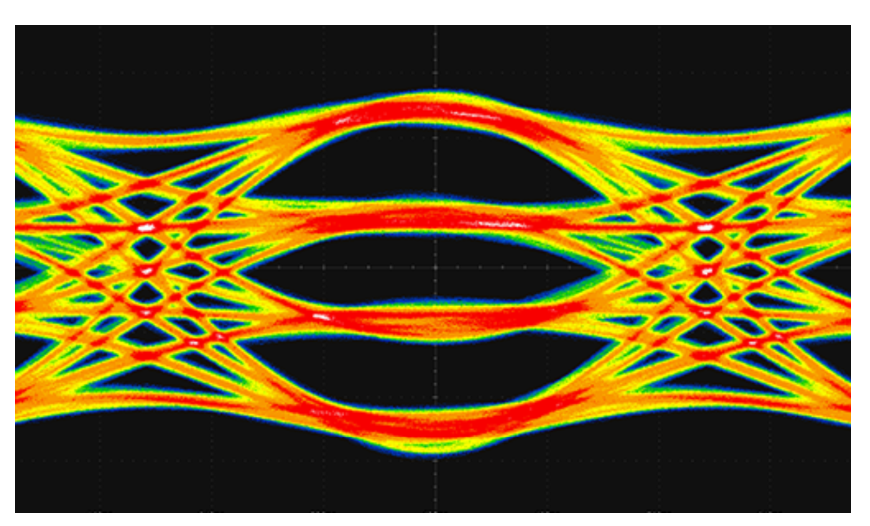

►可選配即時眼圖和抖動分析功能
►支援多達2,000,000 frame的硬體波形不間斷錄製和回放功能

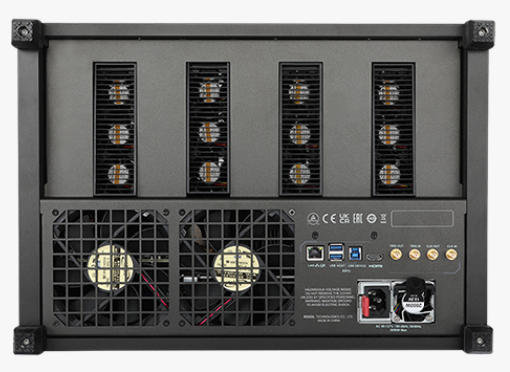

►具備豐富的介面:USBHost& Device、LAN(LXI)、HDMl、AUX OUT，支援Web Control 遠程控制
►15.6英寸的高解析度觸控螢幕，可以電動螢幕傾斜角度,支援多視窗顯示功能
►旋钮採用光電编码器，使用壽命可以保證10萬次以上的按壓，100萬圈次的旋轉操作，使用壽命大幅度提升

與我們聯絡

  • 產品說明

更高頻寬 更高採樣

基於StationMAX II代硬體技術平臺，實現了最高40GSa/s即時採樣率、13GHz模擬頻寬，可以更真實的還原信號，覆蓋更多的應用。

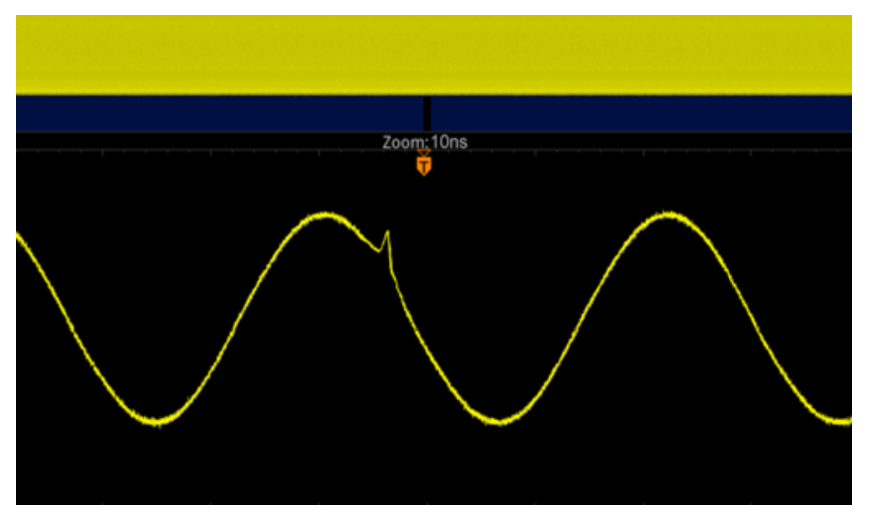

記憶體深 還原度高

基於RIGOL新一代UltraVision III平臺，實現最大4Gpts的記憶體深度，讓DS80000擁有還原度高的信號採集能力，並可以在高採樣率下採集更長時間的波形。

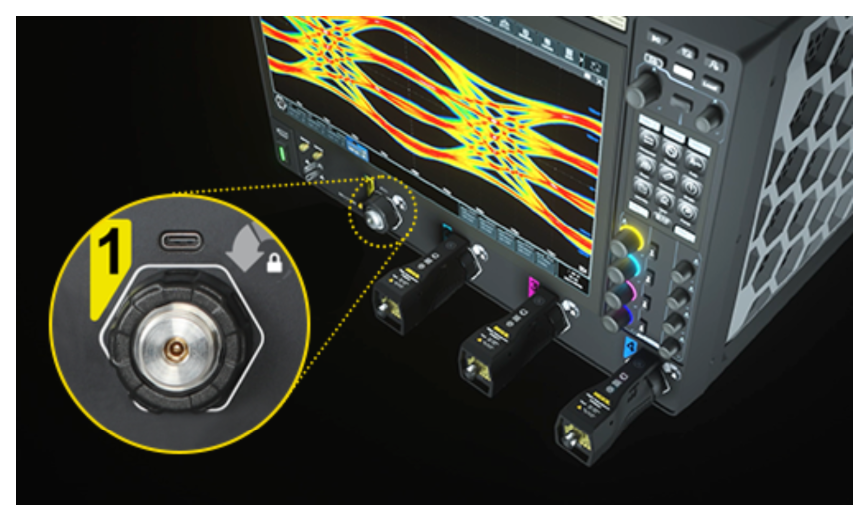

全新的接口設計

DS80000系列全系採用RIGOL SmartProbe 2.0接口，支持3.5mm連接器直連信號，搭配RIGOL自研的探頭轉接器，還可以向下相容上一代RIGOL原廠探頭，爲您的使用提供便利。

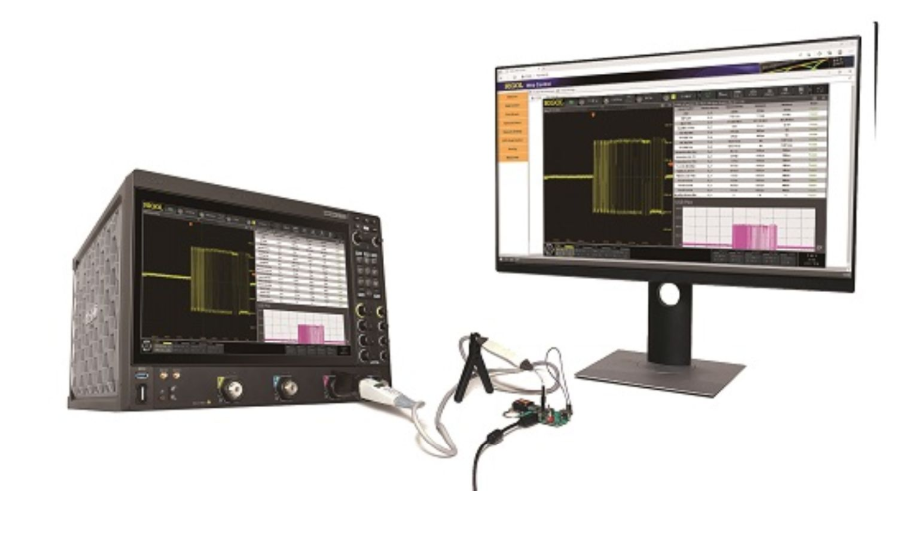

滿足更多高速應用場景

DS80000擁有最高13GHz模擬頻寬，40GSa/s最高即時採樣率，可滿足高速元件及系統的性能驗證，高速匯流排合規性分析，DDR除錯等多種應用場景，幫助工程師解決更多的測試挑戰。

型號 頻寬 類比通道 即時採樣率 最大記憶體深度 波形擷取速率
DS81304 13GHz 4 40GSa/s 4Gpts(opt.) 250,000wfms/s
DS81004 10GHz 4 40GSa/s 4Gpts(opt.) 250,000wfms/s
DS80804 8GHz 4 40GSa/s 4Gpts(opt.) 250,000wfms/s
DS80604 6GHz 4 40GSa/s 4Gpts(opt.) 250,000wfms/s
