SAS1000

品牌:ITECH(愛德克斯電子)

1.自動寬範圍輸出，電壓可達2250V ，功率可達10MW
2.太陽能電池矩陣模擬IV功能（內建IV曲線數學公式）
3.可支援控制20 台太陽能電池電源於多通道MPPT 測試（SAS1000M）
4.模擬多種太陽能電池（單晶矽電池、多晶矽電池、薄膜電池）的輸出特性（Fill Factor）
5.模擬不同溫度及光照下的IV曲線
6.模擬太陽能面闆在屏蔽（雲遮）下的IV曲線
7.測試Static&Dynamic MPPT效能
8.內建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5種法規測試程序，並產生報表
9.圖形化的軟體操作介面，即時測試並顯示光伏逆變器的MPPT狀態
10.可透過Vm、Pm、FF、材料、法規等參數點自動編程控制100條IV曲線*2
11.具有100條*128點曲線和4096點的編程控制
12.支援四點法線上切換功能*3
13. List Mode

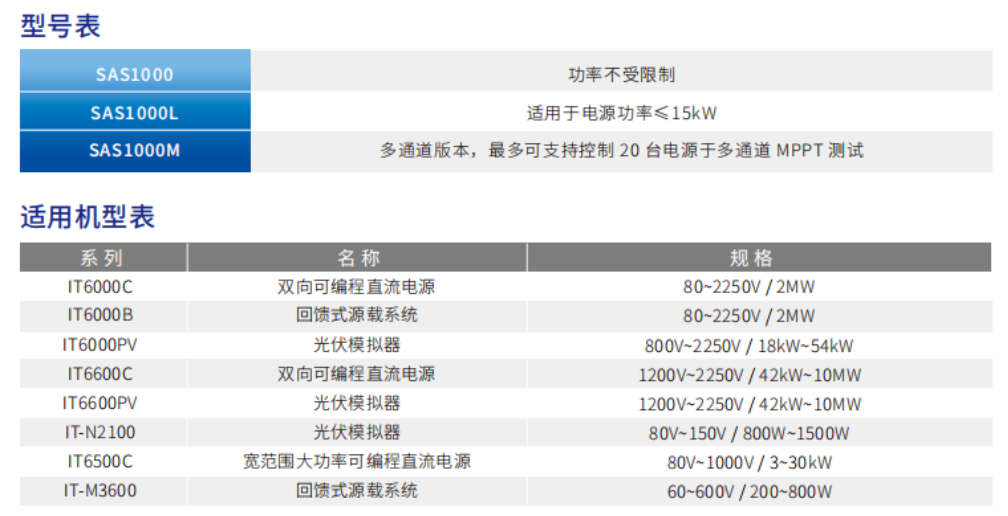

*2：IT-M3600 在table 模式下支援10 條曲線和1024 點的控制
*3：IT6500C 不適用

與我們聯絡

  • 產品說明
應用範圍
♦設計&驗證光伏逆變器的最大功率追蹤線路及演算機制
♦驗證逆變器的MPP電壓範圍及滿負荷MPP電壓範圍
♦驗證逆變器的靜態最大功率追蹤效率
♦驗證逆變器動態曲線變化的最大功率追蹤效能（內建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035法規測試）
♦驗證逆變器於24小時日常環境變化下的最大功率追蹤效能
♦驗證逆變器的最大功率追蹤機制於太陽能陣列被陰影屏蔽下的IV曲線
♦驗證逆變器蕓動電壓及最大輸入電壓、最大輸入電流等電氣參數
♦測試逆變器直流端過電壓保護、過載保護功能
♦配合IT9100功率分析儀，驗證逆變器的總效率與轉換效率
♦驗證微電網控制中心、光伏儲能係統的控制功能

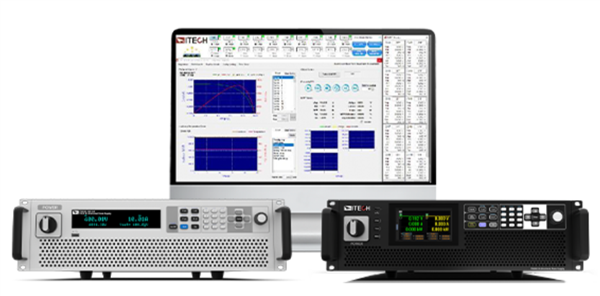

圖形化的軟件操作介面

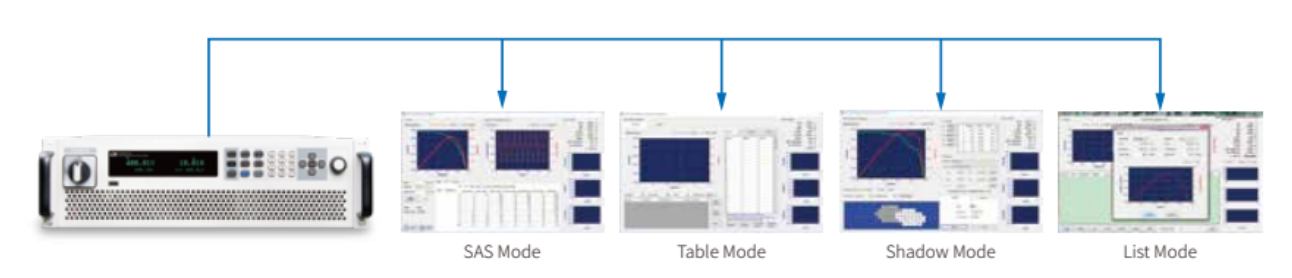

SAS1000 太陽能電池矩陣模擬軟件擁有圖形化的操作介面，用戶可非常輕鬆地使用軟件去實時輸出、測量、顯示光伏逆變器的最大功率跟踪狀況及數值記錄。內建EN50530、Sandia等5種法規測試程序，方便用戶測試光伏逆變器的靜態和動態MPPT效能，並產生報表，以便與競爭對手的結果進行比較。還提供了shadow和Table模式，用戶可以輸入128~4096點的矩陣去編輯任何屏蔽的IV曲線實現動態雲遮效果，也可以存儲100條不同光照、溫度下的IV曲線來測試光伏逆變器在不同氣候條件下的長時間最大功率跟踪性能。

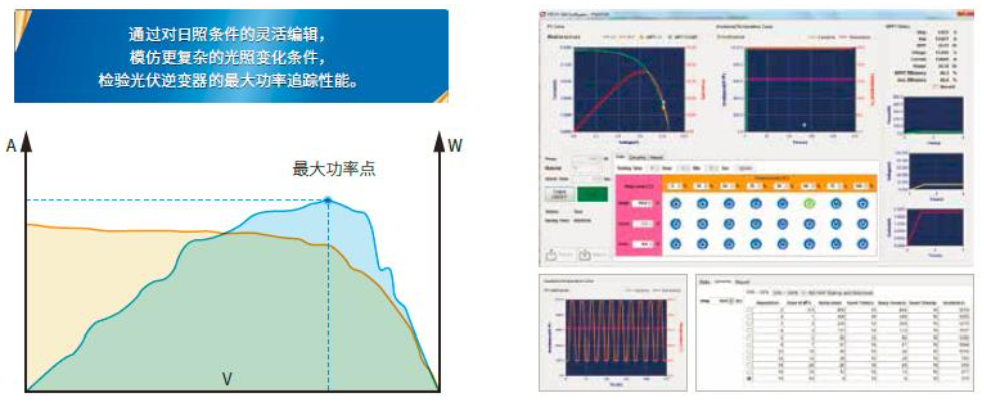

模擬多種太陽能電池的輸出特性(FILL FACTOR)

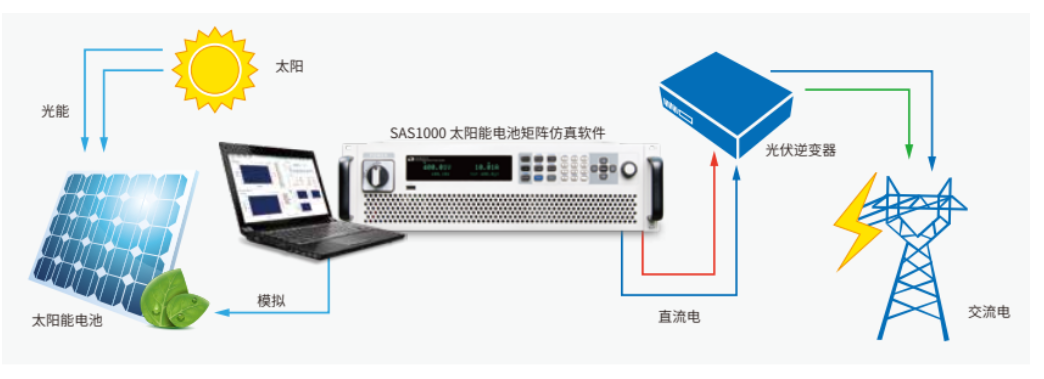

由於太陽能電池利用率不僅與其內部特性有關，還受到天氣、季節、溫度、照度、雲遮、下雨和下雪等因素的影響，在不同的時段會具有不同的IV特性。因此光伏逆變器必須具備應對策略，實時調整太陽能電池的工作點，使之始終工作在最大功率點附近，這一過程就稱之爲最大功率點跟踪MPPT。 SAS1000 太陽能電池矩陣模擬軟件可以在實驗室的測試環境下，去直接模擬各種真實條件下的太陽能電池陣列，從而測試光伏逆變器的靜態& 動態最大功率點跟踪性能。

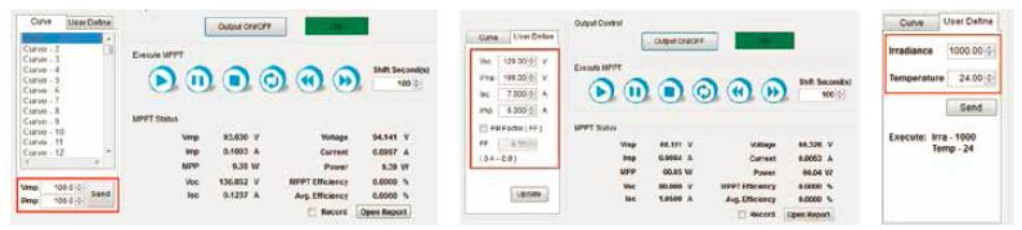

SAS1000 新增支援四點法線上切換功能，在軟體運行過程中，用戶也可以動態調整Voc、Vmp、Isc、Imp、照度和溫度曲線參數，曲線將根據新的參數而即時調整，使測試更爲精確。

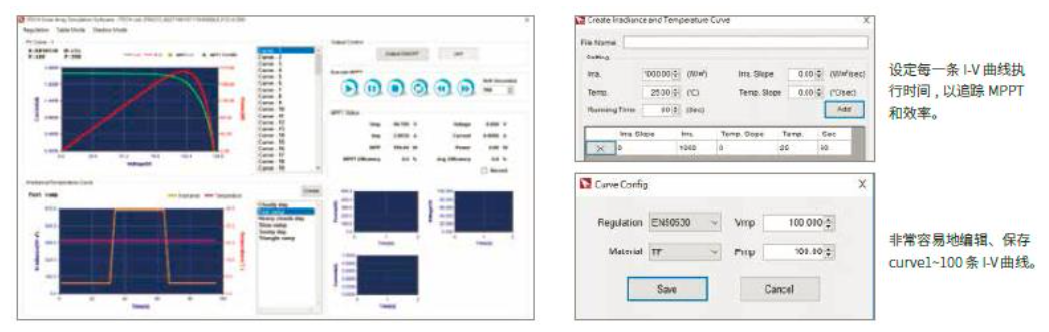

Static & Dynamic最大功率點追蹤效能測試
MPPT追蹤效能是光電逆變器非常重要的規格，光電逆變器需要內建MPPT機制，即時追蹤太陽能電池最大輸出功率。因此業內部分組織也定義了一些「標準」的測試形態，以便對不同的逆變器按照相同標準來做比對，對於MPPT效能進行測試和提升。 SAS1000 太陽能電池矩陣模擬軟件內建法規EN50530、SANDIA、NB/T32004、NB/T32004、CGC/GF004的MPPT 測試程序，用戶可以直接選取適宜的法規，設定對應的Vmp、Pmp、材料等參數、測試運行時間以及運行最大功率的百分比，螢幕上會顯示IV曲線和即時追蹤過程，驗證光電逆變器的最大功率點追蹤機制(MPPT)效能,並記錄測試追蹤過程的數據，產生報表。

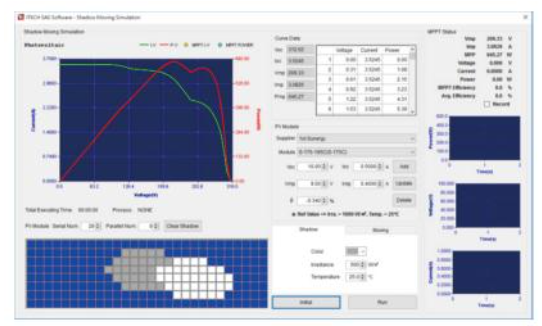

屏蔽IV曲線模擬（Shadow Mode）
SAS1000 太陽能電池矩陣模擬軟件可讓用戶完成不同雲遮擋下的太陽能電池矩陣輸出模擬，測試並即時追蹤光伏逆變器在連接組串情境下最大功率和效能測試。根據不同的Supplier提供多種Module 供用戶選擇，用戶也可以自行建立PV module。可自定義雲遮的照度及溫度參數，設定電池闆串、並聯數量及動態屏蔽變化移動方向、初始化時間、總運行時間及改變移動雲的時間。
