可查看疊加於大訊號上的小訊號細節

10 位元垂直解析度R&S®RTM3000 使用羅德史瓦茲設計的專用 10 位元類比數位轉換器，與傳統 8 位元類比數位轉換器相比，波形精度提升 4 倍。解析度越高，波形越清晰，進而顯示更多在其他情況下可能忽略的訊號細節。比如在量測開關電源供應器特性時， 在單次擷取中，需要同時量測開關設備開啟和關斷時的電壓。為精確量測小電壓部分，解析度必須高於 8 位元。

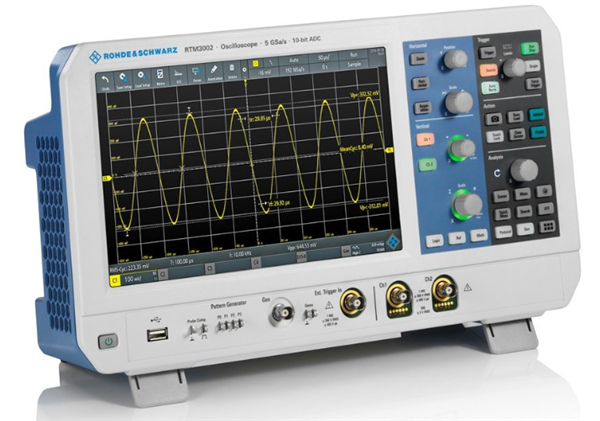

多合一示波器

示波器

R&S®RTM3000 示波器的取樣率高達 5 Gsample/s，儲存深度高達 80 Msample，在同類產品中遙遙領先。波形捕獲率達到 64000 waveforms/s 以上，確保儀器迅速響應，能夠可靠地擷取訊號故障。隨附工具可用於快速獲取結果，例如快速量測、遮罩測試、FFT、數學運算、游標和自動量測（包括統計量測）。

邏輯分析儀

使用 R&S®RTM-B1 選配，R&S®RTM3000 轉變為具有 16 個附加數位通道、操作直觀的 MSO。該示波器能同時並相互地擷取和分析嵌入式設計的類比和數位訊號。例如，我們可以使用游標量測很方便地確定類比數位轉換器輸入輸出之間的延遲。

協定分析儀

I2C、SPI 和 CAN/LIN 等協定在積體電路間頻繁地傳輸控制資訊。R&S®RTM3000 具有多功能選配，可對串列介面進行特定協定的觸發和解碼。使用者可以有選擇性地擷取和分析相關事件和數據。借由硬體功能建置，即使擷取時間很長，也可確保流暢操作和較高的捕獲率。這對於擷取多個封包串列匯流排訊號等十分有利。

波形和模式產生器
整合式 R&S®RTM-B6 波形和模式產生器的數據傳輸率高達 50Mbit/s，適用於教育及硬體開發調變。除了常見的正弦波、方波/脈衝波、鋸齒波和雜訊波形外，此產生器還可輸出任意波形以及 4 位元訊號模式。波形和模式可以 CSV 文件形式導入，也可從示波器波形中複製。使用者可以在回放訊號前先預覽，以快速檢查訊號正確性。提供預先定義模式，比如 I2C、SPI、UART 以及 CAN/LIN。

數位電錶
R&S®RTM3000 在每個通道上設有三位元電錶 (DVM) 和六位元計頻器，可實現同步量測。量測功能包括 DC、AC + DC (RMS) 和 AC(RMS)。

頻率分析模式
有些故障難以察覺，這通常是因為時間和頻率訊號之間的相互作用。只要按下按鈕，輸入中心頻率和掃頻寬度，即可啟動 R&S®RTM3000 的FFT 功能。R&S®RTM3000 示波器具有強大的 FFT 功能，可分析最長達 128k points 的訊號。其他工具包括游標量測和頻域自動設定。

遮罩測試模式
遮罩測試能快速顯示特定訊號是否在規定的容差範圍內。此類測試使用合格/不合格評估的統計數據，評估待測設備的品質和穩定性，並且快速確定訊號異常和非預期結果。當遮罩被違規時，量測停止。R&S®RTM3000 的 AUX-OUT 連接器將在每次遮罩擾亂時產生一次脈衝輸出。此脈衝輸出可用於觸發量測設置中的操作。

歷史和分段儲存模式
R&S®RTM-K15 歷史和分段儲存選配可將儲存深度從 40 Msample 提昇至 400 Msample。您可以使用示波器工具（例如協定解碼和邏輯通道）滾動瀏覽並分析過去擷取的數據。您幾乎可以無中斷地記錄串列協定和脈衝序列。

頻率響應分析（波特圖）

R&S®RTM-K36 頻率響應分析（波特圖）選配可用於量測多種電子設備的頻率響應，包括被動濾波器和放大器電路
► 分析被動濾波器和放大器電路的頻率響應
► 執行控制迴路響應量測
► 執行市電衰減率量測
► 簡單快速的記錄
使用示波器執行低頻響應分析藉由 R&S®RTM-K36 頻率響應分析（波特圖）選配，使用者可以輕鬆快速地在自己的示波器上執行低頻響應分析。該選配可用於執行多種電子設備（包括被動濾波器和放大器電路）的頻率響應分析。該選配還可以量測開關電源供應器的控制迴路響應和市電衰減率

頻率響應分析選配利用示波器的內建波形產生器生成激勵訊號，訊號範圍介於 10 Hz 至 25 MHz。這款示波器可以在每種測試頻率下量測待測設備的激勵訊號與輸出訊號的比率，並且以對數的方式描述增益和相位。
