MSO2202A-S

產品編號:MSO2202A-S

品牌:RIGOL(普源精電)

►頻寬達300 MHz，標配502輸入阻抗
►2個類比通道，16個數位通道(MSO)
►寬範圍，低雜訊，垂直靈敏度範圍:500 uV/div~10 V/div
►即時取樣速率類比通道達2GSa/s ;數位通道達1GSa/s(MSO)
►類比通道標配儲存深度達14 Mpts，選配達56 Mpts ;
►數位通道標配儲存深度達14 Mpts，選配達28 Mpts(MS0)
►波形捕獲率達52,000個波形每秒
►標配多達6.5萬幀的硬體即時波形不間斷錄製、重播和分析功能
►獨創的UltraVision技術
►豐富的觸發和匯流排解碼功能(並行、RS232、I2C、SPI、CAN)
►豐富的介面:USB Host&Device、LAN(LXI)、AUX、USB-GPIB(可選)

與我們聯絡

  • 產品說明

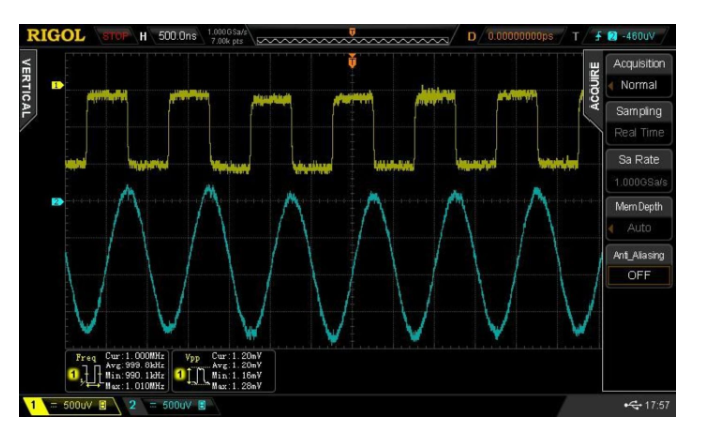

低噪聲地板，垂直範圍廣泛

2000系列示波器以500uV/div的較低雜訊範圍設定、並隨附50 Ohm終端和乾淨的頻率響應設計、能針對低階訊號偽影進行更精密的分析、進而影響您的設計。

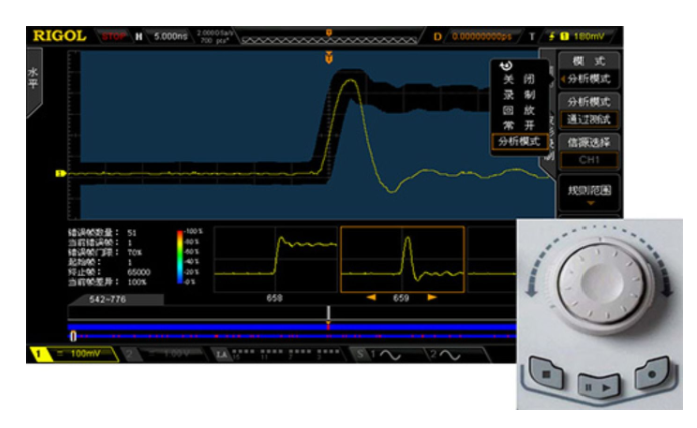

波形記錄與播放

使用我們的快速擷取、播放和內建分析功能、偵錯偶發與隨機的故障。

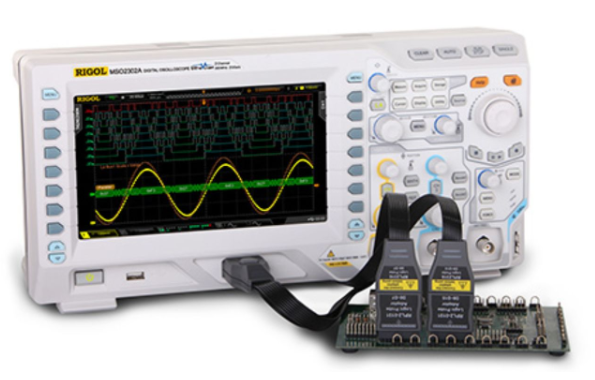

16個數位通道（MSO型號）

MSO2000A型號增加了混合信號功能，用戶不僅可以查看多達4個通道的模擬行爲，還可以同時觸發、捕獲和分析多達16個數位通道的行爲。

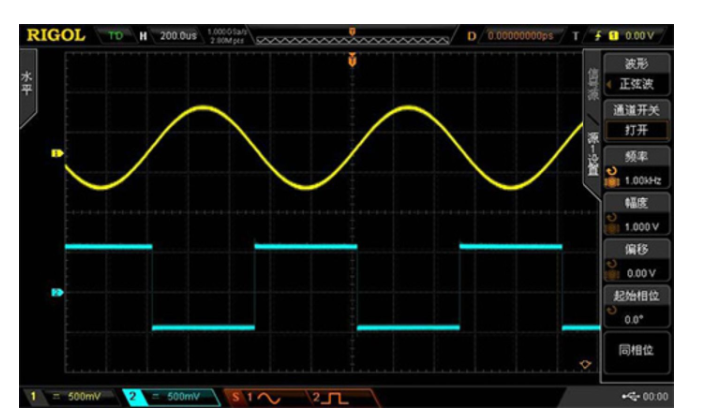

整合式2通道全功能25MHz產生器

從前面板建立標準波形、將擷取的波形轉換為模擬訊號、或在UltraStation PC軟體中建立任意波形。 「-S」機型中的內嵌波形產生器可為各種應用的工作台增加價值與功能。

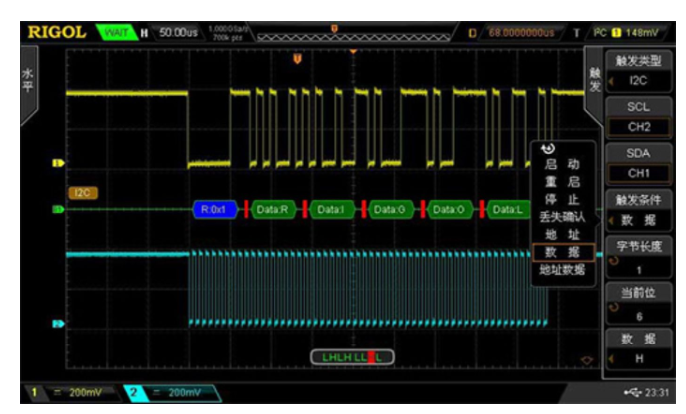

序列通訊總線觸發和解碼

支持I2C、SPI、RS232/UART、CAN、LIN、 FlexRay總線觸發和解碼是標準產品。

型號 頻寬 類比通道 即時採樣率 最大記憶體深度 波形擷取速率 數字通道 內置信號源
DS2302A 300MHz 2 2GSa/s 56Mpts 52,000wfms/s - -
DS2202A 200MHz 2 2GSa/s 56Mpts 52,000wfms/s - -
DS2102A 100MHz 2 2GSa/s 56Mpts 52,000wfms/s - -
MSO2102A 100MHz 2 2GSa/s 56Mpts 52,000wfms/s 16 -
MSO2102A-S 100MHz 2 2GSa/s 56Mpts 52,000wfms/s 16 2CH
MSO2202A 200MHz 2 2GSa/s 56Mpts 52,000wfms/s 16 -
MSO2202A-S 200MHz 2 2GSa/s 56Mpts 52,000wfms/s 16 2CH
MSO2302A 300MHz 2 2GSa/s 56Mpts 52,000wfms/s 16 -
MSO2302A-S 300MHz 2 2GSa/s 56Mpts 52,000wfms/s 16 2CH
