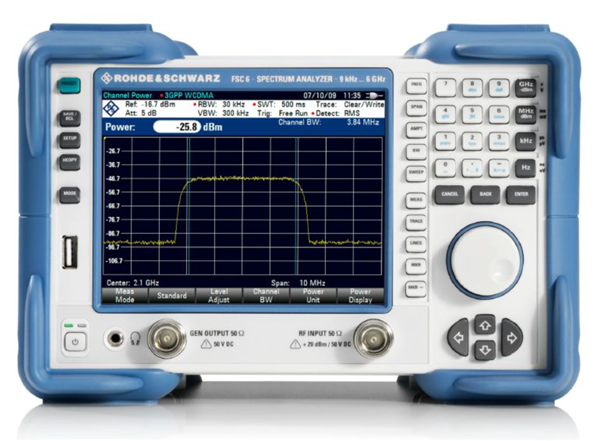

R&S®FSC6

產品編號:R&S®FSC6

品牌:Rohde & Schwarz (羅德史瓦茲)

►頻率範圍: 9kHz~3GHz/6GHz
►解析頻寬(RBW): 10Hz~3MHz
►動態範圍: 90dB
►相位雜訊: -105dBc(1Hz) typ.
►使用前置放大器時DANL: < -161dBm
►內建Tracking Generator (model .13/.16)
►低功耗12W

與我們聯絡

  • 產品說明

測量功能

►用於確定以1 Hz測量帶寬為參考的噪聲功率的噪聲標記

►頻率計數器，分辨率為0.1 Hz

►限制線路監控（通過/失敗功能），用於指示DUT是否符合定義的限制

►AM調製信號的調製深度測量

►諧波和總諧波失真的測量

►AM / FM音頻解調器（通過內置揚聲器或通過耳機提供音頻）

►用於快速和簡單確定的DUT的傳輸特性，如電纜，濾波器或放大器（適用於R＆S標傳輸測量® FSC模型0.13和0.16與跟踪發生器）

►使用R＆S的印製板EMC問題位置® HZ-15近場用於發射測量探針組從30MHz到3GHz的

►場強測量考慮了連接天線的特定天線因子，場強直接以dBμV/ m顯示

►使用GSM和EDGE移動無線電標準的預定義設置對時域中的脈衝信號進行功率測量

►與用於3GPP WCDMA，cdmaOne的，CDMA2000預定義設置用戶定義的傳輸信道的信道功率測量®和LTE移動通信標準

►佔用帶寬（OBW）的測量

►相鄰信道功率，絕對或參考TX載波，最多12個信道和12個相鄰信道

►用於顯示突發信號（例如GSM或WLAN）的調製頻譜的門控掃描

►雜散發射的測量

操作簡便

在R＆S® FSC經由鍵盤和旋鈕操作具有集成輸入功能。可以通過硬鍵按鈕直接訪問所有重要設置，如頻率，帶寬，量程或標記。在觸摸屏下緣清晰排列的軟鍵提供了額外的菜單選擇。用戶界面有不同的語言版本：英語，韓語，日語，中文，俄語，意大利語，西班牙語，葡萄牙語，法語，匈牙利語和德語。

R&S®FSCView軟件用於記錄量測結果

分析儀附帶的R&S™FSCView是一個易於使用的工具，用於記錄、評估和記錄量測結果。

優點和主要特點

►在R＆S ®FSC隨附分析器View軟件是一種易於使用的工具，用於管理，評估和記錄的測量結果。
►R＆S®FSC和PC之間的數據傳送經由USB / LAN
►通過ASCII或MS Excel格式的數據導出，輕鬆地對測量結果進行後處理
►標準格式存儲圖形數據
►列印測量結果，包括使用的儀器設置
►測量結果的簡單比較
►使用標記對測量結果進行後續分析
►限制線的連續顯示
►用於創建限制線和天線因子的編輯器
►與Windows XP和Vista（32位版本）的相容性

遠程控制操作

R＆S® FSC的所有功能可通過使用SCPI兼容的遠程控制命令的USB或LAN接口來控制。為此，可以使用LabWindows / CVI，LabView，VXI-Plug＆Play和Linux的驅動程序。

型號 Frequency range Phase noise DANL @ 1 GHz Instrument type
R&S®FSC3 9 kHz – 3 GHz –95 dB (1 Hz)
(f = 500 MHz, 30 kHz offset)		 –165 dBm +15 dBm
R&S®FSC6 9 kHz – 6 GHz -95 dB (1 Hz)
(f = 500 MHz, 30 kHz offset)		 –165 dBm +15 dBm
