DS70304

產品編號:DS70304

品牌:RIGOL(普源精電)

►3GHz頻寬,4個類比通道
►即時取樣率最大20GSa/s
►垂直解析度8~16位元可調整
►標配記憶體2Gpts
►波形擷取率達1,000,000wfms/sec,支援色溫顯示,容易擷取偶發性訊號
►可選配豐富的串列觸發及解碼功能(RS232、I2C、SPI、CAN、FIexRay、LIN、I2S、MIL-STD-1553、CAN-FD、SENT、ARINC429),支援同時4組解碼
►可選配即時頻譜分析功能,最高16M點波形運算搭配色溫顯示功能,可分析高達5GHz訊號
►豐富的介面:USB 3.0Host& Device,LAN(支援LXI-C),HDMI,AUX,USB-GPIB(選配)
►內建電錶功能,可做3位元DC,AC RMS,AC+DCRMS值量測
►內建計數器功能,最高8位元精確度,可做最大/最小值統計,標配48位元累加器功能
►支援LXI 標準,可做Web遠程操作
►支援41種量測參數,可以同時量測20種參數
►DS70000系列旋鈕使用光電編碼器,大幅增加機器耐用度
►支援原廠最新3.5GHz/5GHz/7GHz高頻差動探棒

與我們聯絡

  • 產品說明

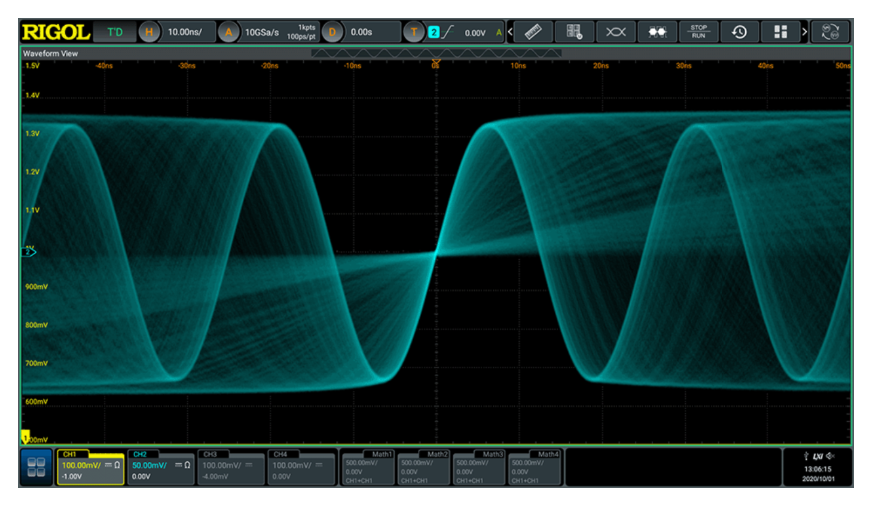

波形擷取速率

透過每秒在螢幕上顯示多達100萬個波形、快速且精確地檢視不常見的異常狀況和小訊號細節。

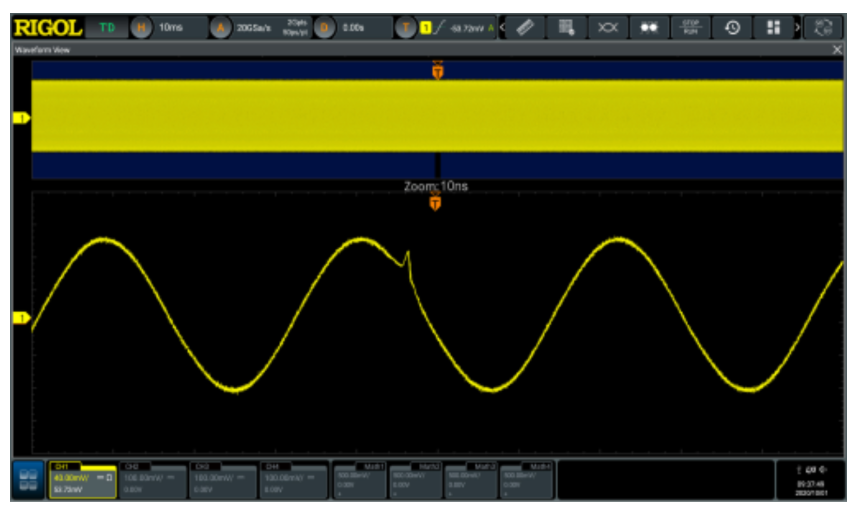

20億個記憶體點

500 Mpts記憶體深度為標準、可升級為2 Gpts記憶體深度（半通道1 Gpts） 以每秒20 GSamples的最大取樣率擷取100毫秒的完整擷取在一個連續資料串流中擷取5 GHz訊號的50億個期間記憶體也可以分割、以記錄模式記錄多達200萬個畫面。

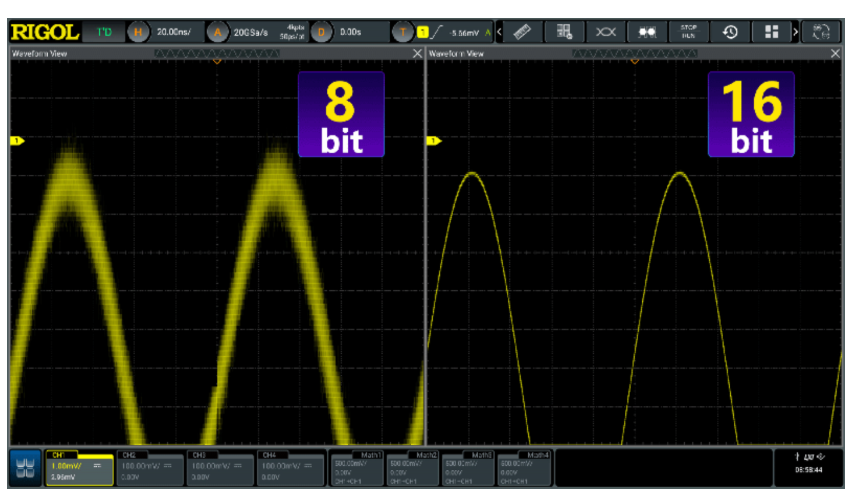

16位垂直分辨率

高達16位分辨率高分辨率模式：9-16位直接選擇位數。

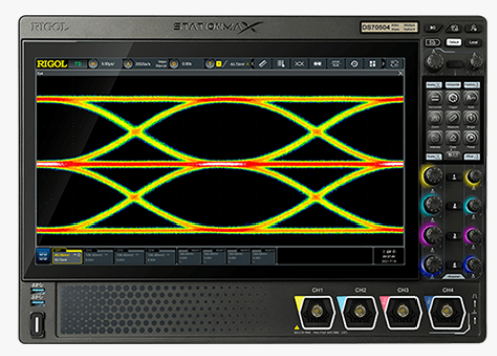

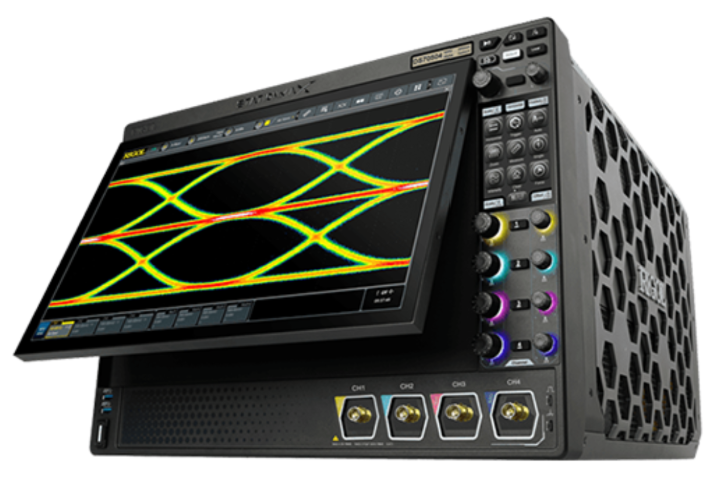

多點觸控螢幕、提供有效率的視覺效果

15.6英寸自動傾斜主觸摸顯示螢幕，次觸摸螢幕保，主屏幕供分析。

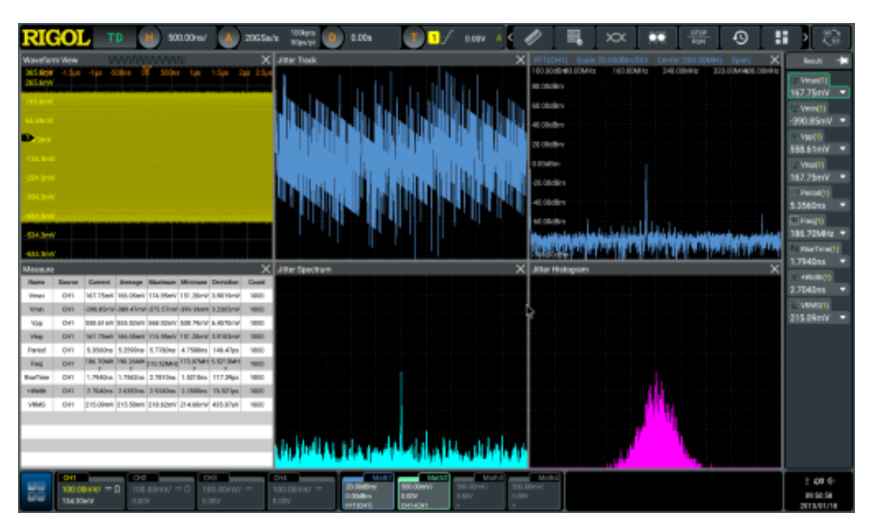

多窗口用戶界面

分析工具和功能會在個別的視窗中開啟、以最佳化縮放比例和軸設定測量會在個別的側邊列中開啟。

型號 頻寬 類比通道 即時採樣率 最大記憶體深度 波形擷取速率
DS70304 3GHz 4 20GSa/s 2Gpts(opt.) 1,000,000 wfms/s
DS70504 5GHz 4 20GSa/s 2Gpts(opt.) 1,000,000 wfms/s
