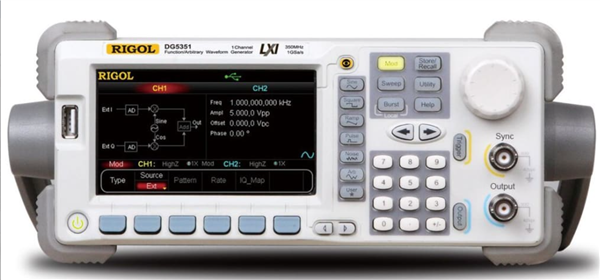

DG5351 1CH/350MHZ

產品編號:DG5351

品牌:RIGOL(普源精電)

►1G Sa/s取樣速率，14bits垂直解析度：任意波頻率高達50MHz，且播放模式下取樣速率可調。幅度準確度達到“±設置值的1%±1mVpp”。
►強大的掃頻功能：支援由低頻向高頻或由高頻向低頻掃描輸出，掃描類型包括線性、對數和步進，可設定“標記”頻率，滿足更多幅頻測試應用需求。
►完整的的類比/數位調制功能：調制類型包括AM、FM、PM、ASK、FSK、PSK、PWM，且支援內部和外部調制源，滿足更多教學或通信系統測試的需求。
►支援跳頻功能：最小跳頻間隔達80ns，最多可編輯4096個跳頻頻點。可滿足跳頻通信教學及相關測試常見需求。
►支援內外IQ調制功能：調制方式包括4QAM、8QAM、16QAM、32QAM、64QAM、BPSK、QPSK、OQPSK、8PSK、16PSK，且支援內部和外部調制源。
►樣化的介面：提供標準USB，GPIB，LAN(LXI)遠端通訊介面，採用標準VISA驅動，方便系統集成客戶的測試需求。通過選配數位邏輯輸出模組DG-POD-A可輸出16路數位信號，實現類比混合信號產生器功能。

與我們聯絡

  • 產品說明

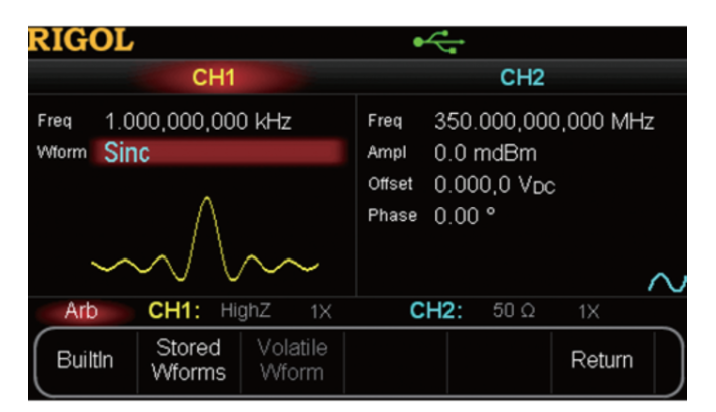

1GSa/s採樣率，14位垂直分辨率

任何波形的頻率最高可達50MHz，並且可以在播放模式中調整採樣率。 振幅精度達到±1mvpp±設置值的1%。

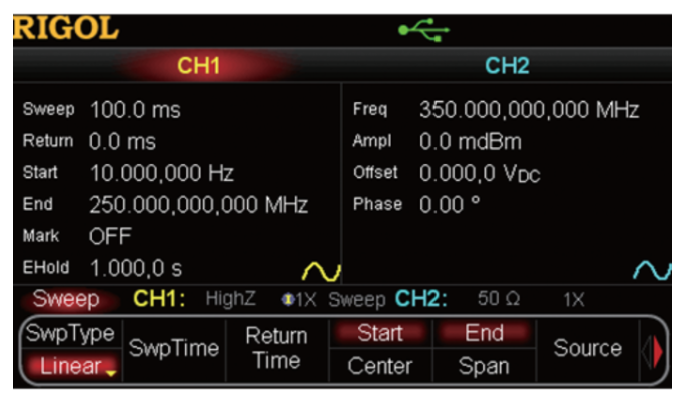

豐富的掃描功能

DG5000支援從低頻到高頻或從高頻到低頻的掃描輸出。 掃描類型包括線性、對數和步進。 它可以設置“標記”頻率，以滿足更多振幅頻率測試應用的需求。

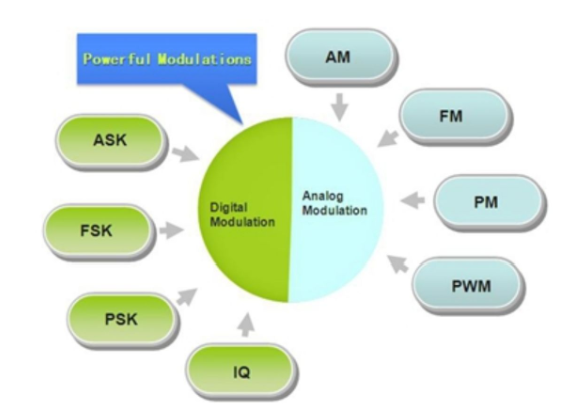

豐富的類比/數位調變功能

調變類型包括AM、FM、PM、ASK、FSK、 PSK、PWM並支持內部和外部調製源，以滿足更多教學或通信系統測試的需求。

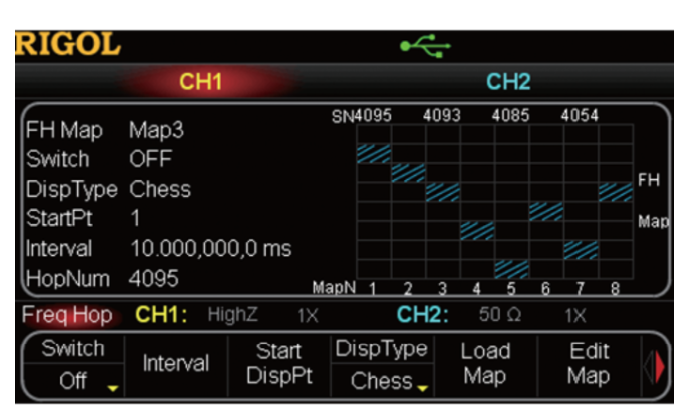

支持跳頻功能

最小跳頻間隔爲80ns，最多可編輯4096個跳頻點。 它可以滿足FH通信教學和相關測試的常見需求。

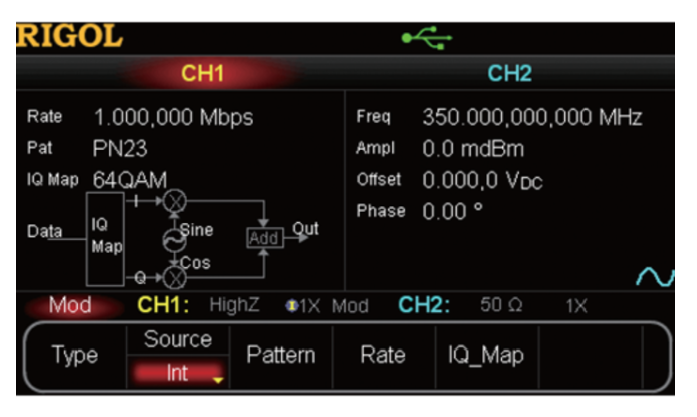

支持內部和外部IQ調製

調製模式包括4QAM、8qam、16QAM、32qam、64QAM、 BPSK、QPSK、OQPSK、8PSK、16PSK、 並支持內部和外部調製源。

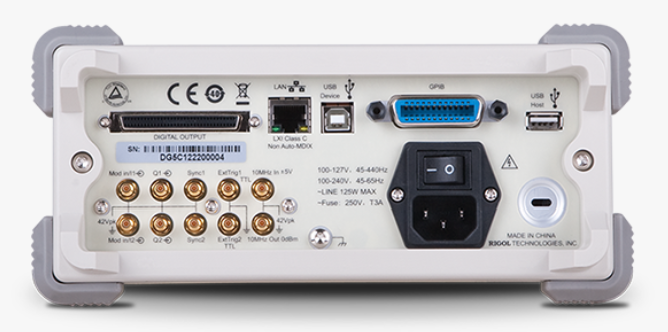

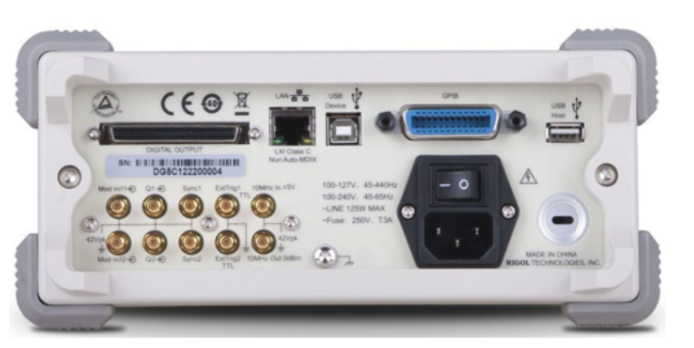

豐富的介面

它提供標準USB、GPIB、LAN (LXI)遠程通信接口，並採用標準簽證驅動程序，方便系統集成客戶的測試要求。 通過選擇數字邏輯輸出模塊dg－pod－A來實現模擬混合信號產生器的功能，可以輸出16個數字信號通道。



型號 最大輸出頻率 取樣率 垂直分辨率 通道 任意波形長度
DG5352 350MHz 1Gsa/s 14bits 2CH 128M
DG5351 350MHz 1Gsa/s 14bits 1CH 128M
DG5252 250MHz 1Gsa/s 14bits 2CH 128M
DG5251 250MHz 1Gsa/s 14bits 1CH 128M
DG5102 100MHz 1Gsa/s 14bits 2CH 128M
DG5101 100MHz 1Gsa/s 14bits 1CH 128M
DG5072 70MHz 1Gsa/s 14bits 2CH 128M
DG5071 70MHz 1Gsa/s 14bits 1CH 128M
