R&S®MXO38-200 8CH/200MHz

產品編號:R&S®MXO38-200

品牌:Rohde & Schwarz (羅德史瓦茲)

1.每秒可達 450 萬次以上擷取速度，即時擷取率高達 99%

2.業界同款示波器中，最快的頻譜分析，達 50,000 FFT/s

3. 5Gsample/s 的取樣率，所有取樣率下均支援 12 位元 ADC

4. 12位元垂直解析度（最高可達 18 位元）

5.低雜訊，及時取樣。在 1mV/diV 頻寬時，1MΩ 和 50Ω 路徑上的雜訊＜50μV RMS

6.業界最大偏移：50Ω 和 1MΩ 路徑上 1mV/diV 時的偏移量均為 ±3V

7.袖珍尺寸，機架高度僅 5U，配備 11.6 吋高解析螢幕

8.高精度數位觸發，觸發靈敏度最小至 0.0001 刻度，可調整處發遲滯

9.世界最快的重新觸發時間 < 21ns，擁有同類中最佳觸發抖動率 1ps

10.便利的 RF 控制：CF/span、star/stop、RBW

11.頻域測量精準度高達 50,000 FFT/s

12.擁有獨立的]時域、頻域設置，可自由調整諧波測試、EMI 測試
13.可進行深度取樣：每通道125Mpoints標配記憶體，可另外擴充至每通道500Mpoint

業界最高效 MXO3 示波器：快速, 精準, 多功能，輕巧集於一身

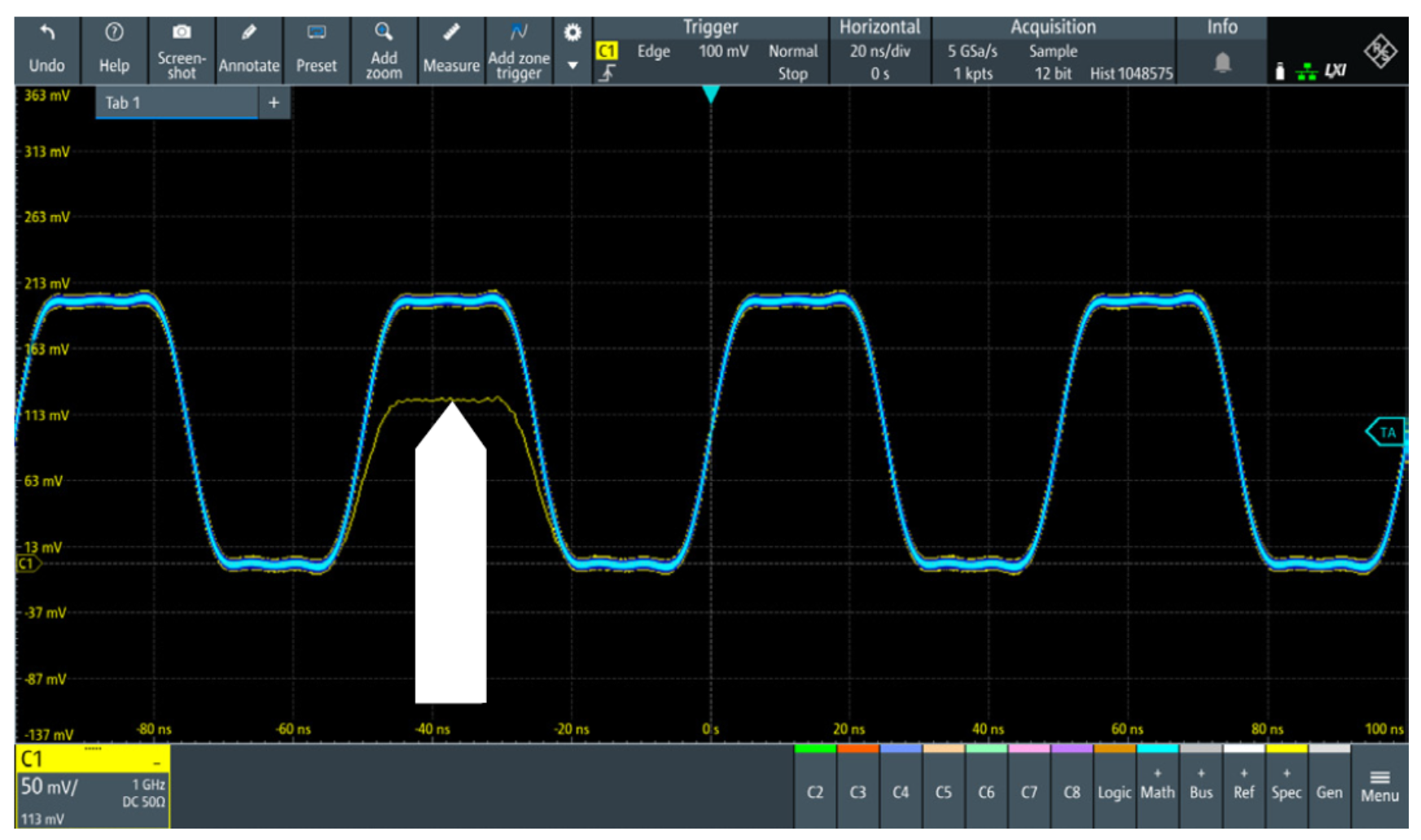

高達 99% 的即時擷取率：

大多數示波器只能捕捉不到 2% 的即時系統活動，而 MXO 示波器卻能捕捉高達 99% 的訊號活動。即時查看其他示波器可能遺漏的細節。憑藉每秒 450 萬次波形取樣率，您可以快速查看其他示波器可能忽略的罕見事件和異常。最小觸發重新準備時間僅為 21 奈秒。

多種硬體支援

►MXO3 整合硬體加速功能：

►數學運算（高達每秒 70 萬次運算）

►FFT（高達每秒 5 萬次 FFT）

►高解析濾波器（高達每秒 450 萬次取樣）

►區域觸發（高達每秒 60 萬次觸發）

►模板測試（高達每秒 400 萬次測試）

►XY 模式（高達每秒 200 萬張繪圖）

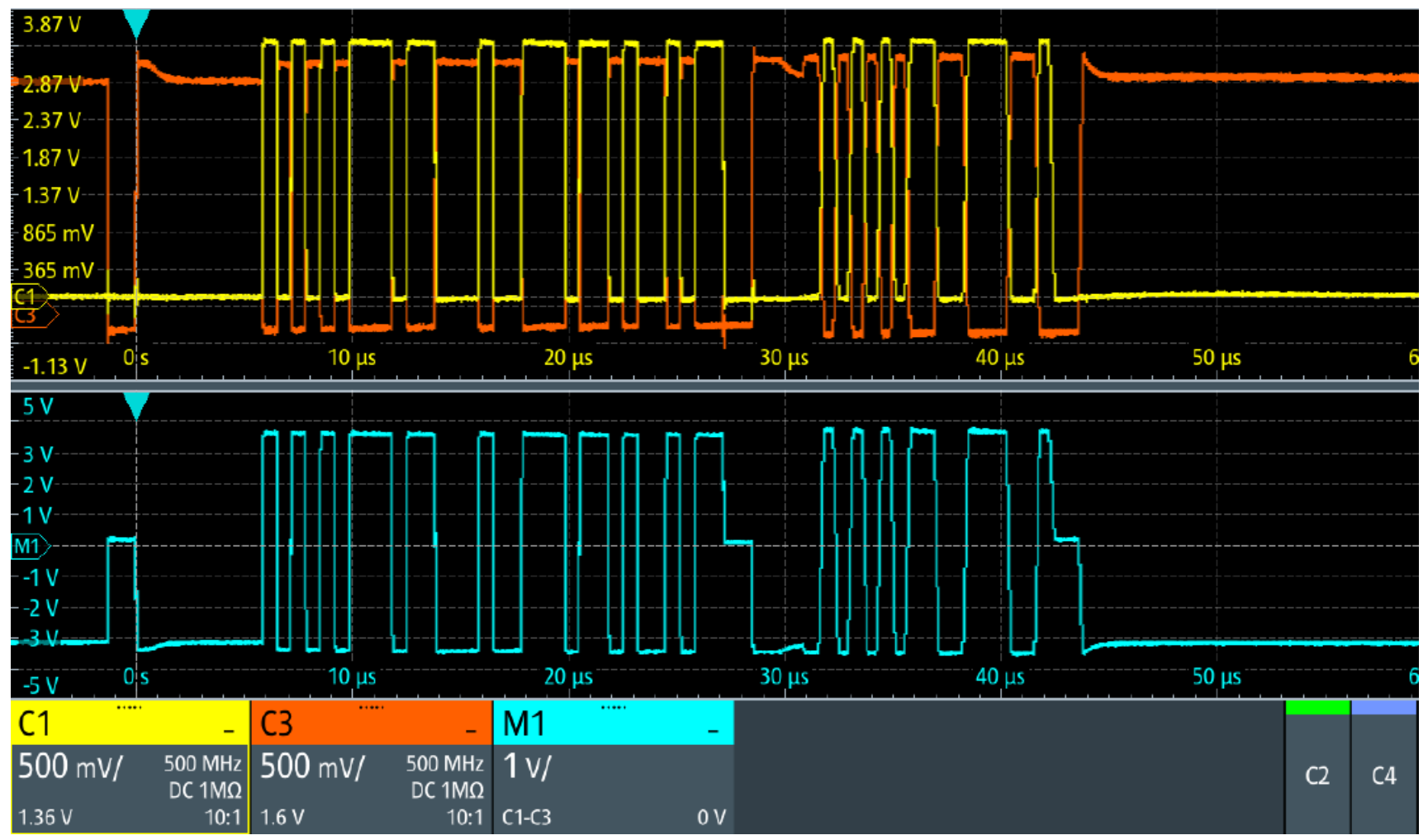

►協定解碼功能：I2C, SPI,UART/RS-232/RS-422/RS-485,CAN, CAN FD, CAN XL, LIN, ARINC 429,MIL-STD-1553, SPMI, 10BASE-T1S, QUAD-SPI,SENT, RFFE I3C, NRZ, SpaceWire, Manchester (以上需選購支援)

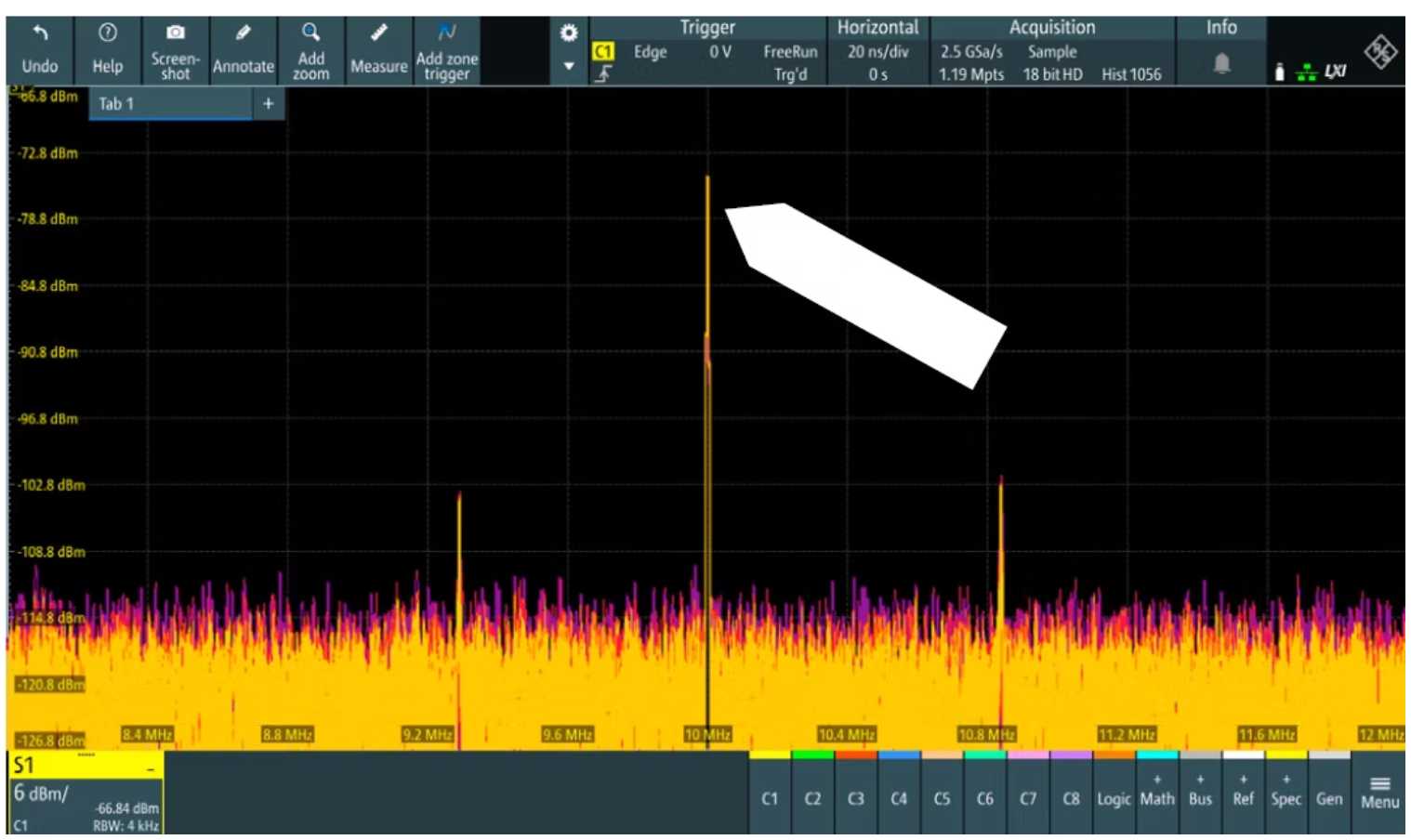

業界最快的頻譜

MXO3 透過硬體處理 FFT 來建立頻譜顯示。您可以查看頻域中的細節，包括其他示波器無法顯示的動態訊號變化。使用 R&S 示波器獨有的 Free Run 觸發模式，確保每秒 50,000 次 FFT 的最快頻譜性能。

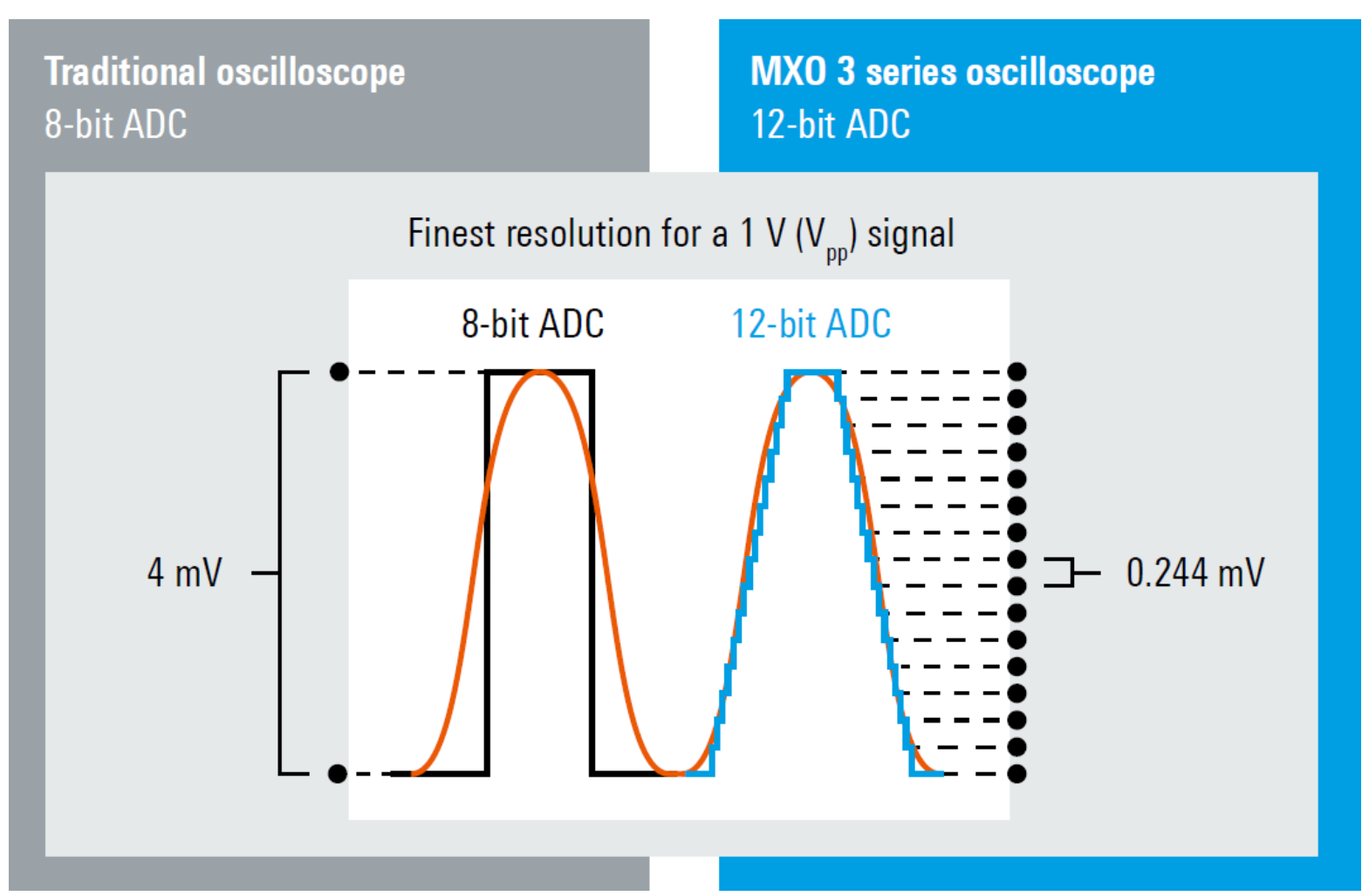

低噪音，高垂直解析度

在較大訊號中也能觀察到微小訊號變化：

▶ 硬體在所有取樣率下均具有 12 位元垂直解析度，比 8 位元示波器解析度高 16 倍

▶ 低雜訊：在 1 MΩ 和 50 Ω 路徑上，在 1 mV/div 和 100 MHz 頻寬下，雜訊僅為 < 50 μV RMS

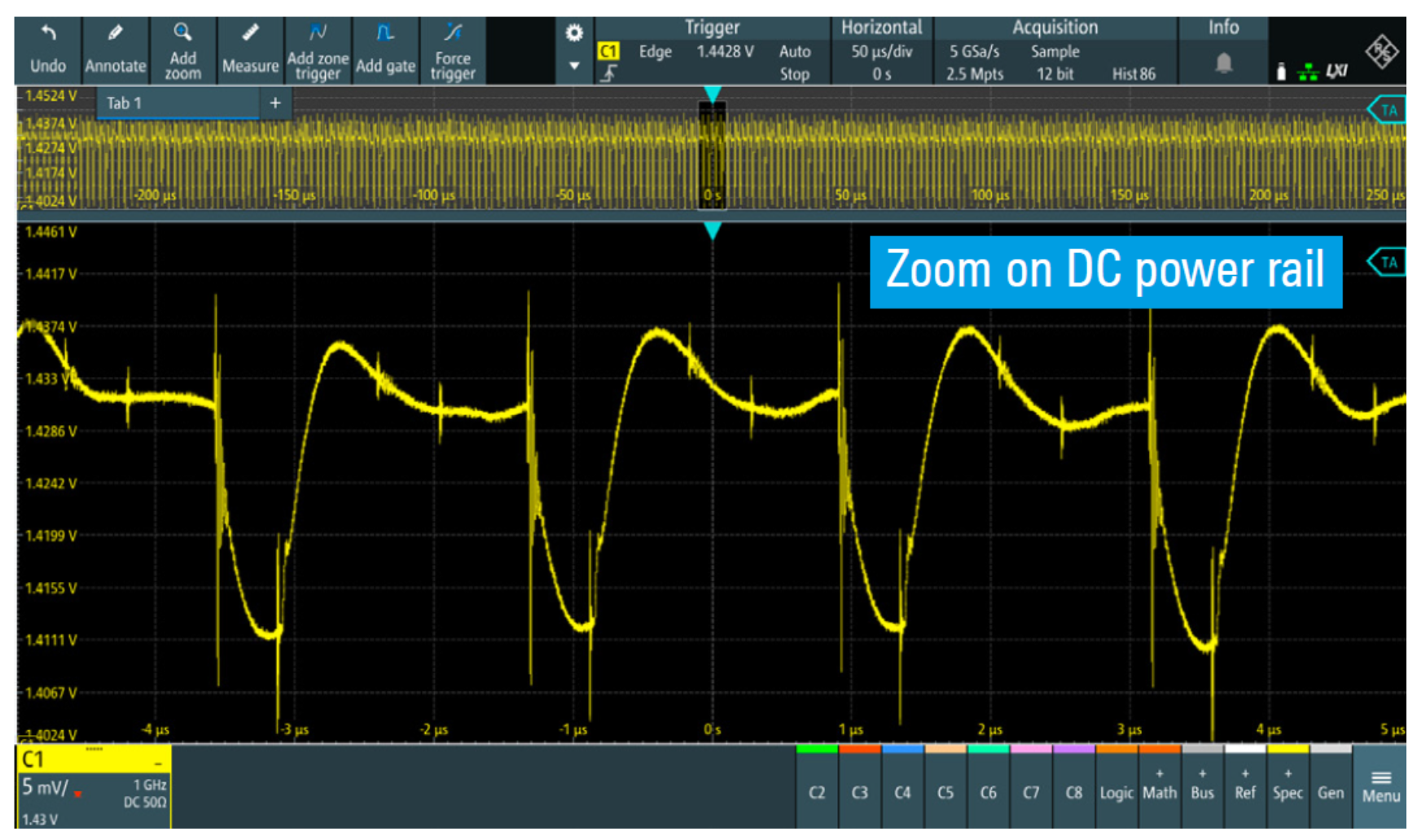

可切換高解析度模式，更清晰地查看訊號

高解析模式提供降噪功能，並提供高達 18 位元的垂直解析度。與其他示波器不同，MXO3 高解析模式以完整取樣率運行，並以獨立硬體完成。兼具精確與快速。

業界最大偏移，提供更高 SNR
MXO3 使用最靈敏的垂直刻度，以利查看更多訊號，降低測量系統雜訊。 MXO 3 示波器在 50Ω 和 1 MΩ 路徑上均具有 ±3 V 的最大偏移，偏移精度為 1 mV/div。放大小幅度訊號，以獲得最佳 SNR。偏移精度比業界其他型號高出 2 到 3 倍。

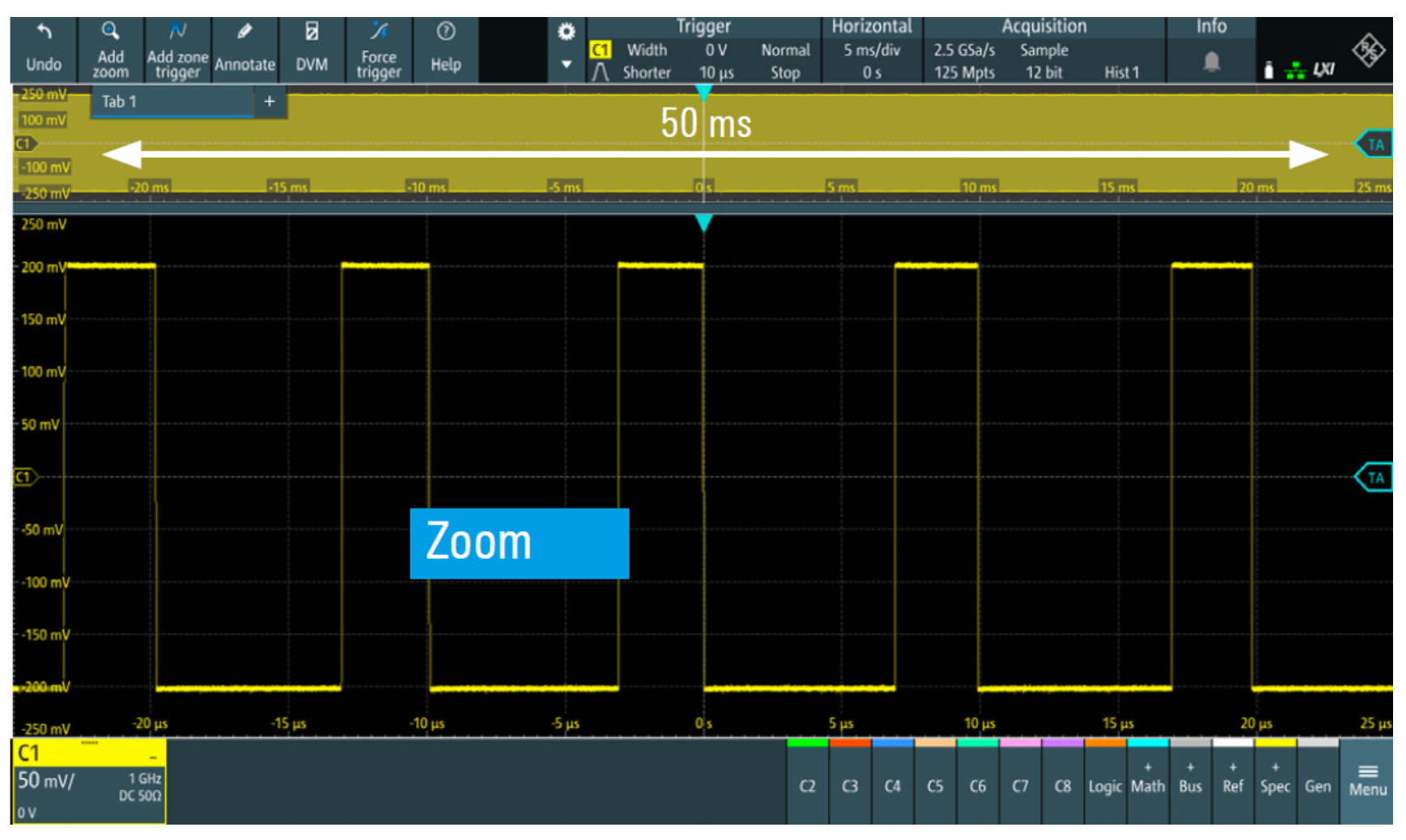

長時間精準取樣

MXO3 擁有 125Mpoints 的內存記憶體，可以在 1GHz 全頻寬下以 2.5Gsample/s 的取樣率擷取 50ms的時間。或者亦可選擇在 2.5Gsample/s 的取樣率下，以 500Mpoints 的取樣率捕捉 200ms 的時間。

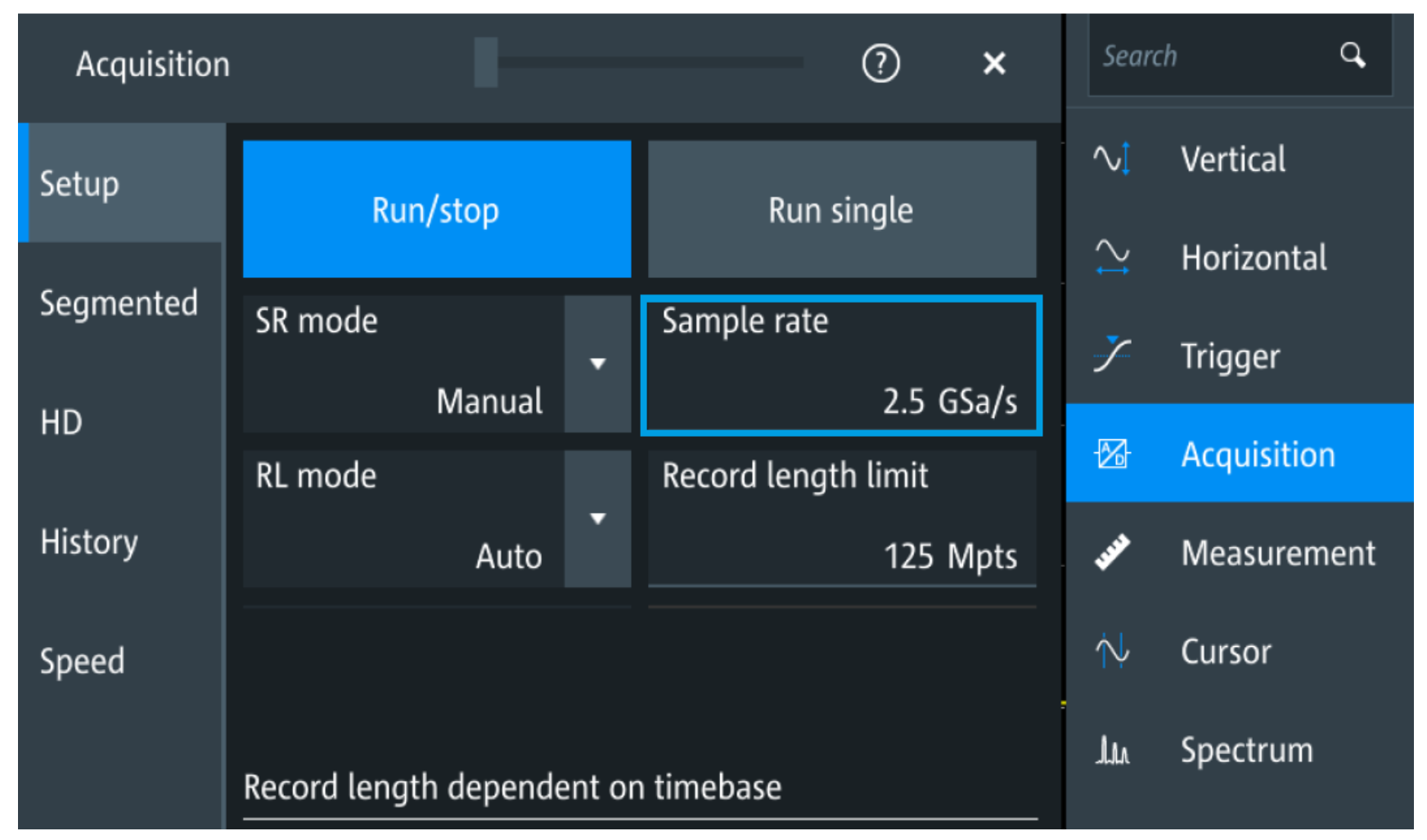

獨立的取樣率、記錄長度和時間設定

MXO3 示波器則提供自動或手動控制取樣率、記錄長度和時間的功能，且彼此獨立；確保取樣率足以滿足您的測量需求。

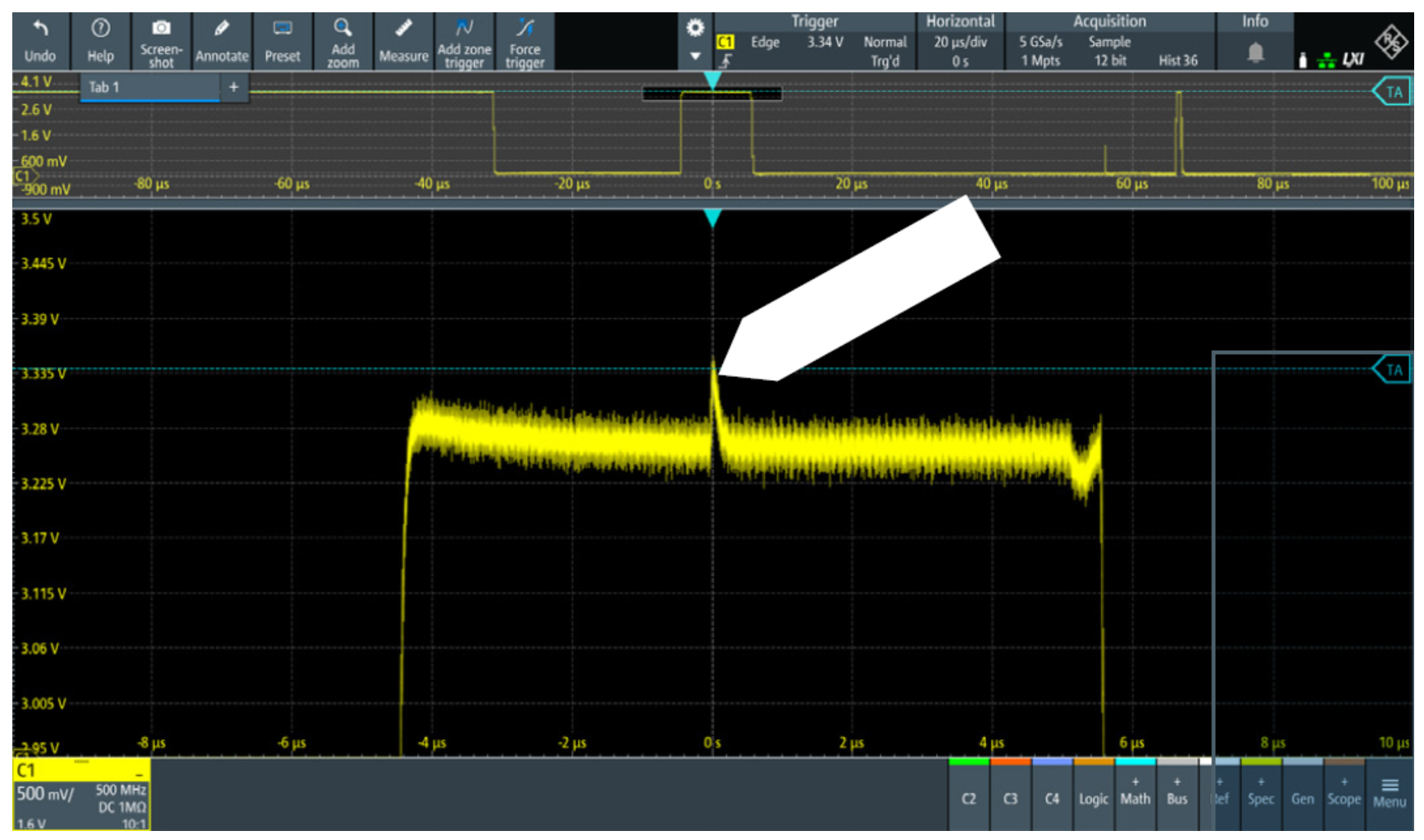

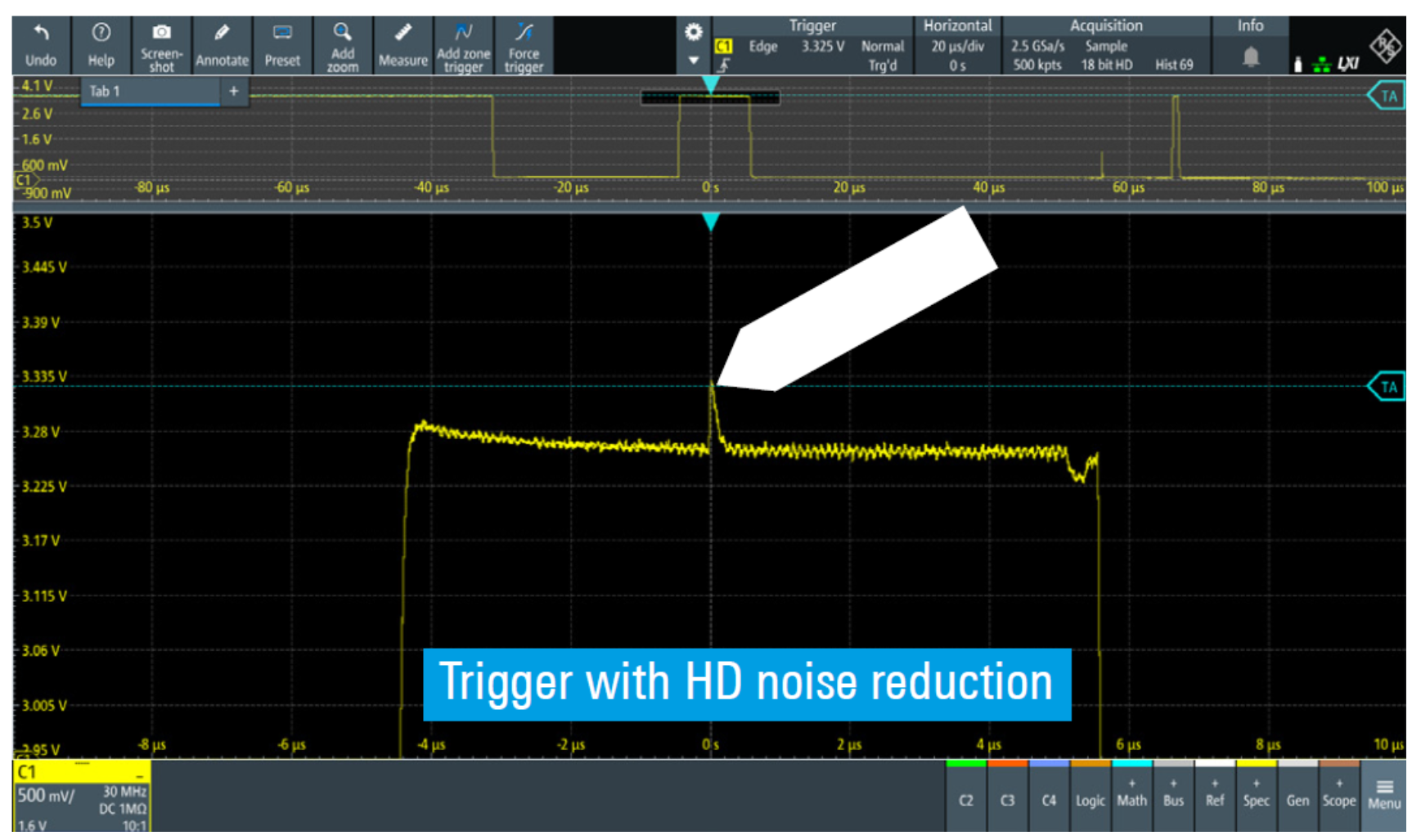

觸發靈敏度低至 0.0001
觸發靈敏度低至 0.0001 垂直刻度，即使在強訊號存在的情況下也能隔離微小變化。透過內嵌的 ADC 取樣間觸發檢測，在任何類比電位上精確觸發。 MXO 3 示波器擁有業界最佳的 < 1 ps 觸發抖動提升精度，且最小觸發重新準備時間僅 21 ns。

可調節數位觸發濾波器
MXO3 示波器應用高解析和頻寬濾波器。由於觸發和測量共用一條路徑，因此在開啟/關閉濾波器功能時，可以查看示波器觸發器接收到的準確訊號。

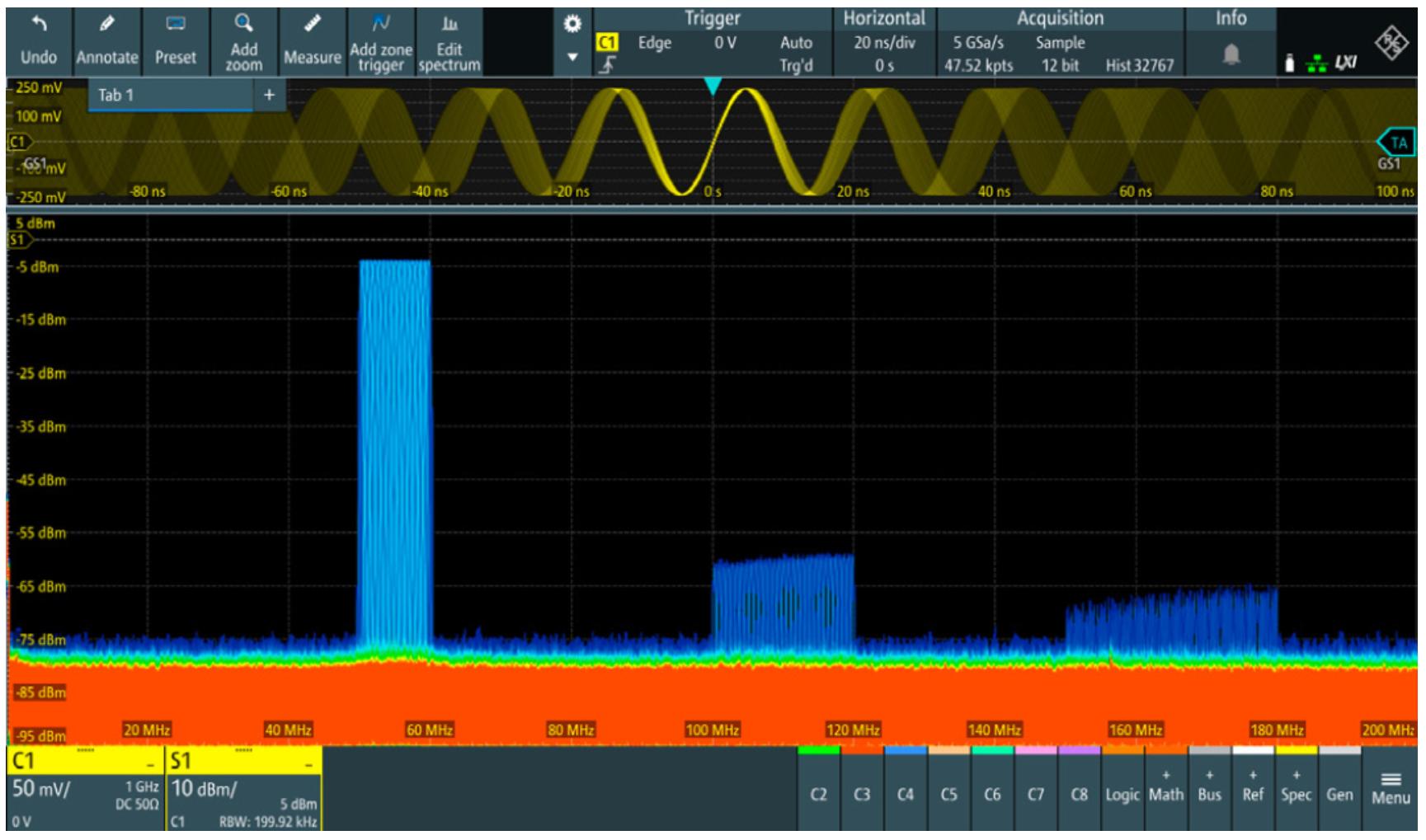

高達 50,000 FFT/秒頻譜分析
MXO3 頻譜採用硬體加速，速度高達 50,000 FFT/秒的運算速度，可實現快速且準確的頻域分析。分析頻寬與示波器頻率（最高 1 GHz）匹配，最多可同時分析 4 個頻譜。

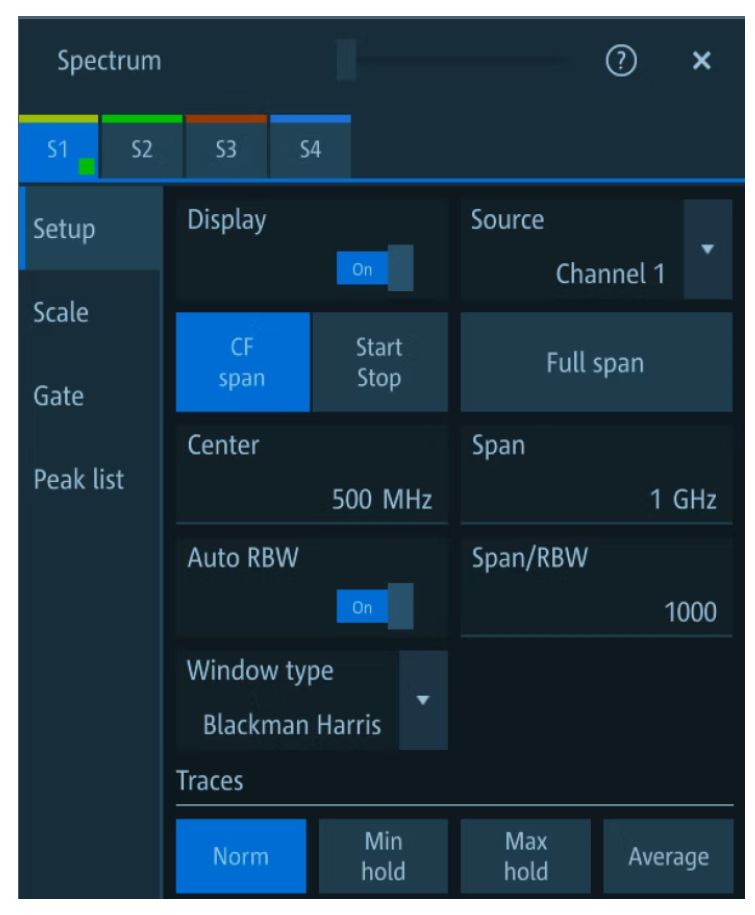

不受時域設定限制

MXO3 的頻譜設定不受時域設定限制，可以輕鬆同時查看時間和頻率事件。像在頻譜分析儀上一樣，選擇 CF/span 或 star/stop。並根據需要調整即時頻寬 (RBW)。使用平均、峰值列表、Max hold 和其他頻譜設定。

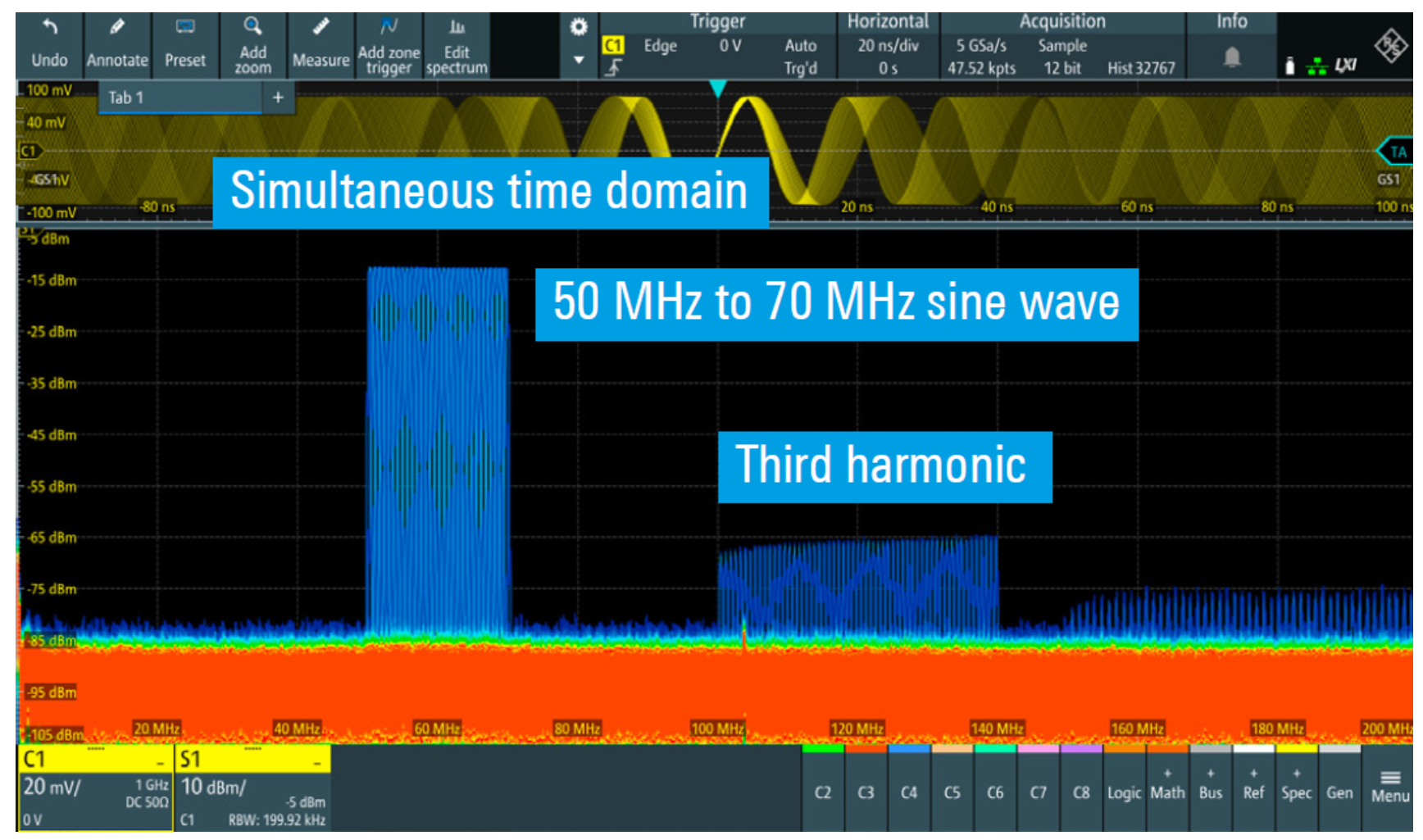

高效進行諧波和 EMI 測試

MXO3 包含一種名為「Free Run」的特殊無觸發模式，專為頻域調試而設計。使用該模式，可以最大化 FFT 頻率，從而加快訊號建立速度。快速查看雜訊、諧波和其他頻域訊號。與探頭配合使用，可進行 EMI 輻射調試。CF/Span/RBW 可依 EMI 測試需求進行調整。

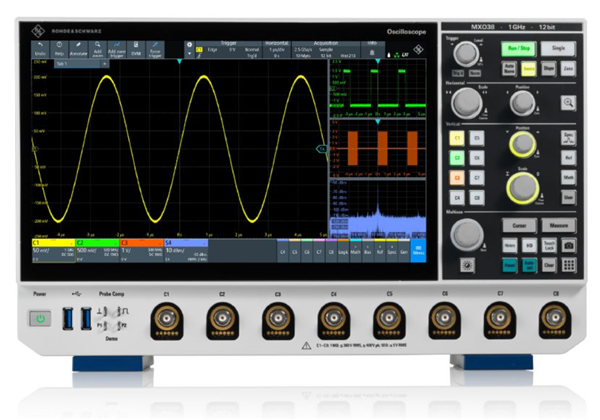

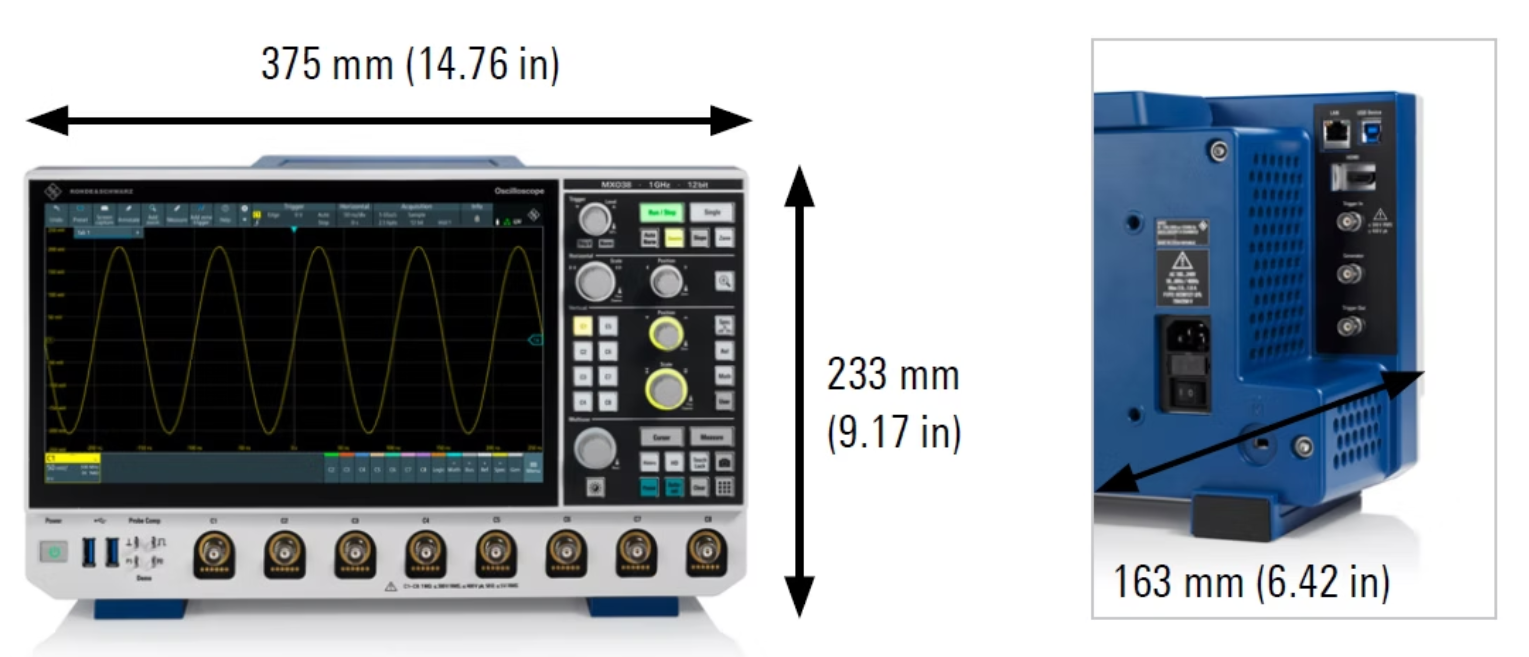

輕巧機身，功能豐富

僅佔用 5U 機架高度，易於安裝在任何地方。

MXO3 示波器，擁有多合一功能，亦可當作多種量測設備使用使用：

►頻譜分析儀邏輯分析儀（MSO）
►協定分析儀（串列匯流排）
►數位萬用電錶函數產生器

►FRA（波德圖頻率響應分析儀）
