產品資訊  /  ITECH(愛德克斯電子)  /  IT8912E LED測試可編程直流電子負載

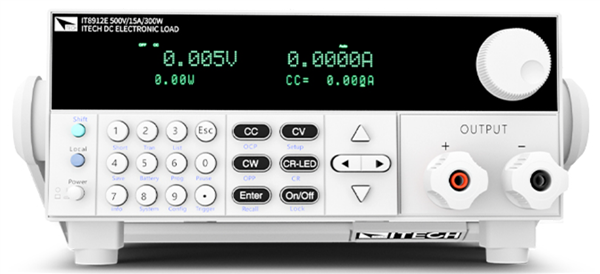

IT8912E

品牌:ITECH(愛德克斯電子)

1.高達20kHz的CC動態模式

2.電壓/電流測量速度可高達50kHz

3.提供CR-LED/CC/CV+CC/CR/CW等工作模式

4. CR-LED模式，提供PWM-LED Driver測試方案

5.簡單的可編程參數設定，可應用於模擬不同特性的LED燈

6.可依測試參數的設定規格高/低限制，自動判定測試結果是否有超出設定規格

7.可調頻率、佔空比PWM調光輸出口

8. I-pp/I-max量測功能可測試LED恆定電流源的電流脈動及開囉瞬間的浪湧電流

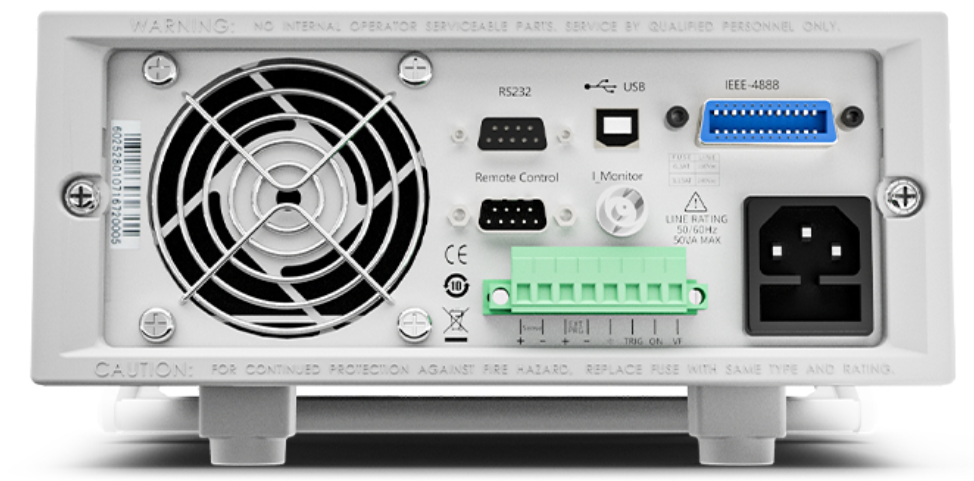

9.內建USB/RS232通訊介面

與我們聯絡

  • 產品說明

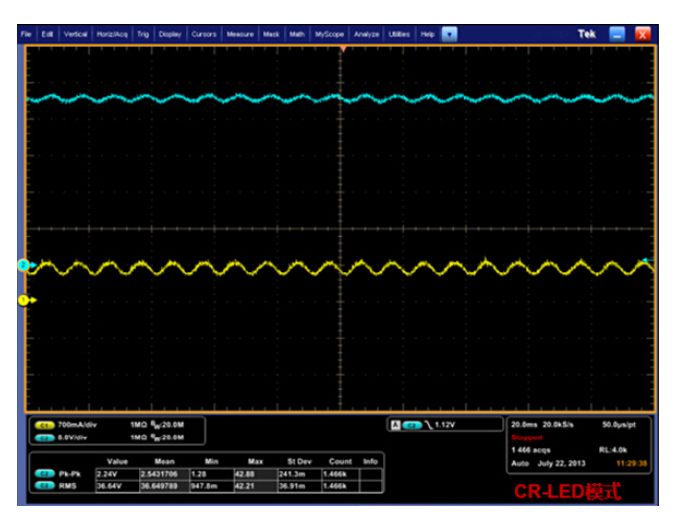

CR-LED模式
IT8912E的CR-LED模式專用於LED驅動電源的測試，只需要設定LED驅動的工作電壓、電流及系數，即可測得LED驅動的真實輸出參數。 CR-LED模式採用純硬體的電路設計，提升CR模式控制迴路的速度與穩定性，進而解決LED驅動測試中電壓、電流抖動的問題。

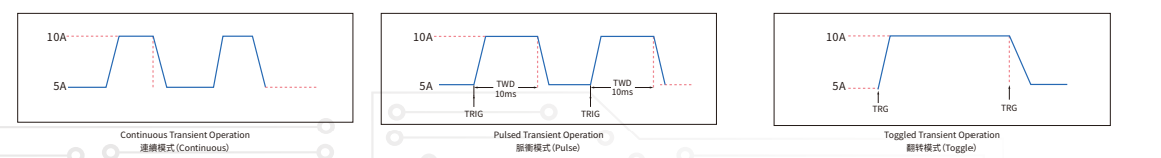

動態測試功能
動態負載的操作是在兩個准位間週期性的切換，電源供應器的調整率和暫態的反應在高低電流凖位、持續的時間及升降率的混合變化下監視它的輸出電壓波形。動態測試功能可應用於測試電源供應器的整體回路之反應，利用負載的這一模式測試電源的瞬態回應時間，反映出電源在拉載電流階躍變化時自身穩定的能力。動態測試模式可分為連續模式，脈衝模式及翻轉模式。
CC+CV模式
定電流輸出功能之LED電源供應器具有“CV+CC”特性，也就是說開機時為“定電圧（CV）模式”，適合搭配LED驅動IC或串接限流電阻使用；而當輸出電流超過額定值到達定電流區間後則工作於“定電流（CC）模式”，可用於直接驅動LED之設計。
PWM調光測試
針對具備複雜調光技術的LED驅動電源而言，除了常規的電性能帶載測試外，還需要進行調光測試。為了實現調光測試，需要給對應引腳提供PWM脈衝信號，因此在試驗中需要增加信號發生器的設備。而IT8912E的產品本身除了具備電子負載的專業CR-LED模式之外，還可對外輸出20Hz~2KHz的PWM脈衝波形，用於調光特性驅動源測試，節約成本。
型號
電壓
電流
功率
解析度
精確度


IT8912E
500V
15A
300W
10mV/0.1mA
±(0.05%+0.05%FS)
