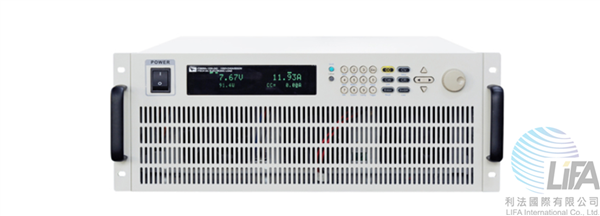

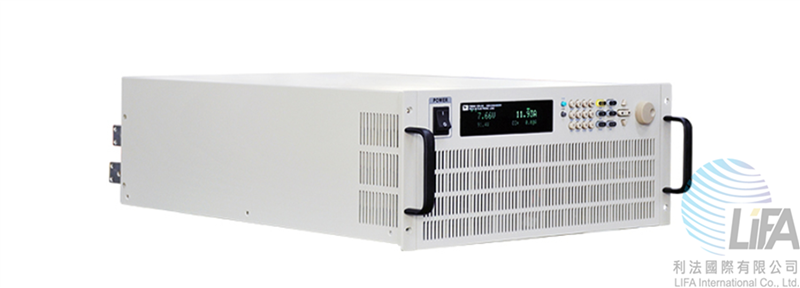

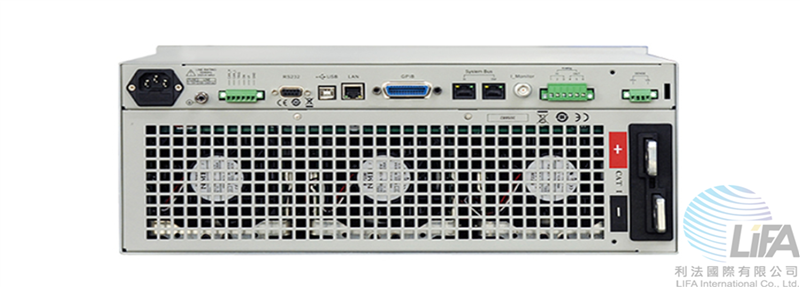

IT8902E-150-200

品牌:ITECH(愛德克斯電子)

1.電壓範圍 : 150V、600V、1200V
2.電流範圍：4u模組最高600A（24u機櫃最大2400A）
3.主/從並聯控制，最大功率擴展至600kW
4.提供多種工作模式*1：CC、CV、CR、CP、CC+CV、CV+CR、CR+CC、CP+CC
5.瞬間過功率載入能力
6.CV環路速度可調，匹配不同電源
7.150V系列，可達30kHz高速動態模式，可調電流上升和下降沿
8.500kHz高速電壓、電流取樣速率
9.軟開機、軟關機，防止on/off時的電壓波動
10.斷電保持記憶功能，記憶容量100組
11.獨立主機控制，便於維護安裝 。

與我們聯絡

  • 產品說明

高功率密度、小體積
IT8900A/E系列採用高功率密度設計，體積是傳統電子負載的一半，重量是傳統電子負載的三分之一。

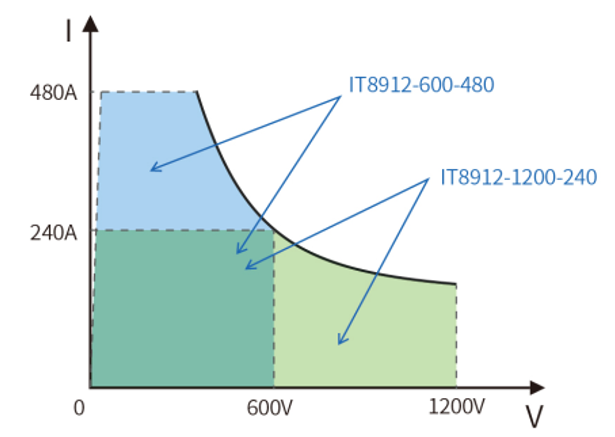

較寬的電壓、電流輸入範圍

IT8900A/E 系列具有較寬的電壓、電流輸入範圍，覆蓋了已有的多種機型，滿足高電流、低電壓或高電壓、低電流的多種需求。

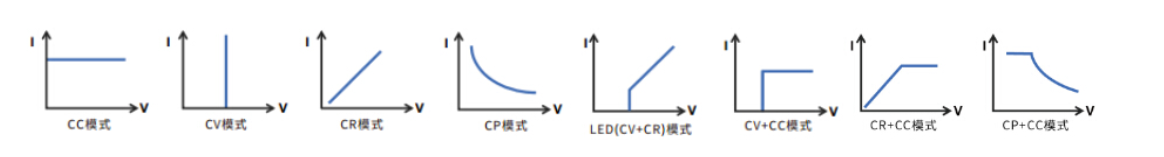

八種工作模式

IT8900A 系列具有CC、CV、CR、CP、CV+CC、CV+CR、CR+CC、CP+CC等八種工作模式，可適應多種場合的測試需求。其中，CP模式常用於測試UPS的電池測試，類比當電池電壓衰減時電流的變化。同樣可作為DC-DC轉換器和逆變器的輸入端的特性模擬。CR模式常用於通信電源的緩開機測試、LED驅動器測試、汽車溫控器的帶載電路測試。CV+CC模式可以應用於負載類比電池，測試充電樁或車載充電器的場合，CV工作的同時，限制拉載最大電流。CR+CC模式常用於車載充電機限壓、限流特性測試、恒壓精度、恒流精度的測試中，防止車載充電機的過流保護。

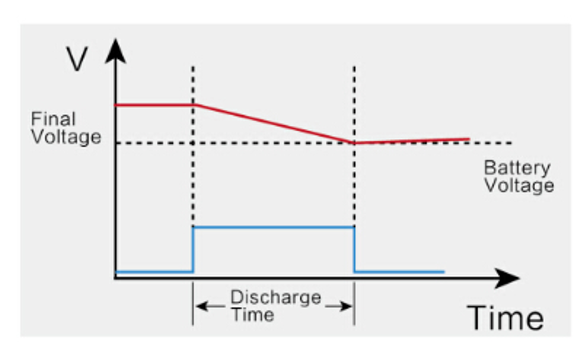

電池放電功能

IT8900A / E 系列電子負載具有電池放電功能，可使用恒流、恒電阻或恒功率模式下進行放電測試。可自行設置放電截止條件：關斷電壓、關斷容量及放電時間，三者中任一種條件滿足，放電停止。測試過程中可觀測電池的電壓、時間和已放電容量。

Measure量測功能

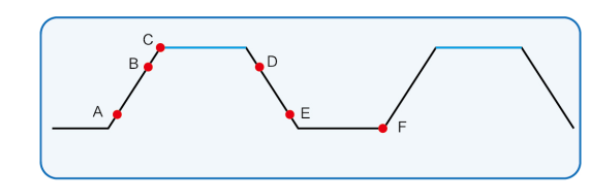

IT8900A/E 系列提供電壓、電流的上升、下降時間的量測，測量精度可達10us，媲美高精度示波器。可應用於電源模組的開機、關機、保持時間的量測；保險絲熔斷時間的量測等。量測時間的測定通過上位機軟體發送指令。

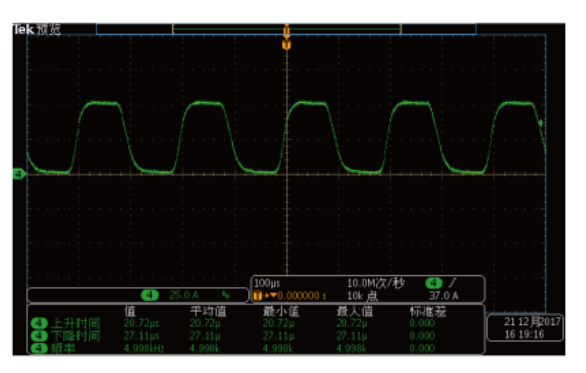

高達 30 kHz 的動態模式
IT8900A系列電子負載（150V機型）具有高達30 kHz的動態模式*，一體化的內部結構的升級使得該系列的環路回應和穩定性得到大幅提高。可應用於開關電源的瞬態響應的測試，亦可以測試DC-DC轉換器和電池的瞬間大電流耐受性。

    型號                         電壓                  電流                 功率                         分辨率
 IT8954A-150-2400
150 V
2400 A
54 kW
1mV/10mA



IT8954E-150-2400
150 V
2400 A
54 kW
1mV/10mA



IT8948A-150-2400
150 V
2400 A
48 kW
1mV/10mA



IT8948E-150-2400
150 V
2400 A
48 kW
1mV/10mA



IT8942A-150-2400
150 V
2400 A
42 kW
1mV/10mA



IT8942E-150-2400
150 V
2400 A
42 kW
1mV/10mA



IT8936A-150-2400
150 V
2400 A
36 kW
1mV/10mA



IT8936E-150-2400
150 V
2400 A
36 kW
1mV/10mA



IT8930A-150-2400
150 V
2400 A
30 kW
1mV/10mA



IT8930E-150-2400
150 V
2400 A
30 kW
1mV/10mA



IT8924A-150-2400
150 V
2400 A
24 kW
1mV/10mA



IT8924E-150-2400
150 V
2400 A
24 kW
1mV/10mA



IT8918A-150-1800
150 V
1800 A
18 kW
1mV/10mA



IT8918E-150-1800
150V
1800 A
18 kW
1mV/10mA



IT8912A-150-1200
150 V
1200 A
12 kW
1mV/10mA



IT8912E-150-1200
150 V
1200 A
12 kW
1mV/10mA



IT8906A-150-600
150 V
600 A
6 kW
1mV/1mA



IT8906E-150-600
150 V
600 A
6 kW
1mV/1mA



IT8904A-150-400
150 V
400 A
4 kW
1mV/1mA



IT8904E-150-400
150 V
400 A
4 kW
1mV/1mA



IT8902A-150-200
150 V
200 A
2 kW
1mV/1mA



IT8902E-150-200
150 V
200 A
2 kW
1mV/1mA



IT8954A-600-2400
600 V
2400 A
54 kW
1mV/10mA



IT8954E-600-2400
600 V
2400 A
54 kW
1mV/10mA



IT8954A-1200-2160
1200 V
2160 A
54 kW
10mV/10mA



IT8954E-1200-2160
1200 V
2160 A
54 kW
10mV/10mA



IT8948A-600-2400
600 V
2400 A
48 kW
1mV/10mA



IT8948E-600-2400
600 V
2400 A
48 kW
1mV/10mA



IT8948A-1200-1920
1200 V
1920 A
48 kW
10mV/10mA



IT8948E-1200-1920
1200 V
1920 A
48 kW
10mV/10mA



IT8936A-600-2400
600 V
2400 A
36 kW
1mV/10mA



IT8942A-600-2400
600 V
2400 A
42 kW
1mV/10mA



IT8942E-600-2400
600 V
2400 A
42 kW
1mV/10mA



IT8936E-600-2400
600 V
2400 A
36 kW
1mV/10mA



IT8942A-1200-1680
1200 V
1680 A
42 kW
10mV/10mA



IT8942E-1200-1680
1200 V
1680 A
42 kW
10mV/10mA



IT8930A-600-2100
600 V
2100 A
30 kW
1mV/10mA



IT8930E-600-2100
600 V
2100 A
30 kW
1mV/10mA



IT8936A-1200-1440
1200 V
1440 A
36 kW
10mV/10mA



IT8936E-1200-1440
1200 V
1440 A
36 kW
10mV/10mA



IT8924A-600-1680
600 V
1680 A
24 kW
1mV/10mA



IT8924E-600-1680
600 V
1680 A
24 kW
1mV/10mA



IT8930A-1200-1200
1200 V
1200 A
30 kW
10mV/1mA



IT8930E-1200-1200
1200 V
1200 A
30 kW
10mV/10mA



IT8918A-600-1260
600 V
1260 A
18 kW
1mV/10mA



IT8918E-600-1260
600 V
1260 A
18 kW
1mV/10mA



IT8924A-1200-960
1200 V
960 A
24 kW
10mV/1mA



IT8924E-1200-960
1200 V
960 A
24 kW
10mV/1mA



IT8912A-600-840
600 V
840 A
12 kW
1mV/1mA



IT8912E-600-840
600 V
840 A
12 kW
1mV/1mA



IT8918A-1200-720
1200 V
720 A
18 kW
10mV/1mA



IT8918E-1200-720
1200 V
720 A
18 kW
10mV/1mA



IT8906A-600-420
600 V
420 A
6 kW
1mV/1mA



IT8906E-600-420
600 V
420 A
6 kW
1mV/1mA



IT8906T-1200-240
1200 V
240 A
6 kW
10mV/1mA



IT8912A-1200-480
1200 V
480 A
12 kW
10mV/1mA



IT8912E-1200-480
1200 V
480 A
12 kW
10mV/1mA



IT8906E-1200-240
1200 V
240 A
6 kW
10mV/1mA



IT8904A-600-280
600 V
280 A
4 kW
1mV/1mA



IT8904E-600-280
600 V
280 A
4 kW
1mV/1mA



IT8904A-1200-160
1200 V
160 A
4 kW
10mV/1mA



IT8904E-1200-160
1200 V
160 A
4 kW
10mV/1mA



IT8902A-600-140
600 V
140 A
2 kW
1mV/1mA



IT8902E-600-140
600 V
140 A
2 kW
1mV/1mA



IT8902A-1200-80
1200 V
80 A
2 kW
10mV/0.1mA



IT8902E-1200-80
1200 V
80 A
2 kW
10mV/0.1mA
